INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374472
Polaris – RZR, série intermédiaire
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810520
A-2810520
Imprimé au Canada
2

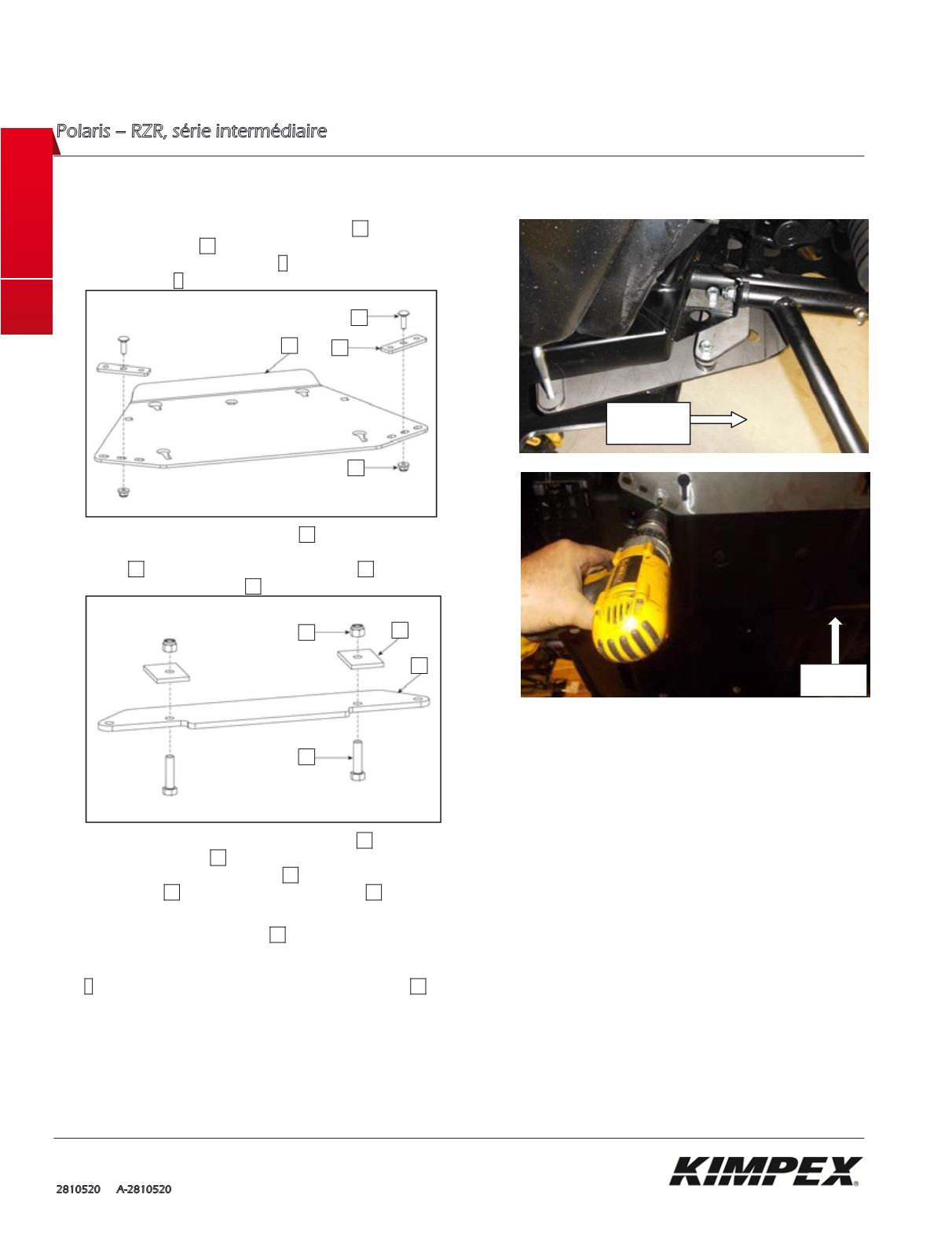

Procédure d’installation de l’attache de pelle
1)
Assemblez les deux (2) supports arrières
03
à la
plaque d’attache
01
avec deux (2) boulons de
carrosserie M8-1.25 x 25 mm
B
et deux (2) écrous
hex. M8-1.25
C
. Serrez les premiers filets seulement.
2)
Assemblez la plaque de support
02
sur le châssis du
véhicule à l’aide de deux (2) boulons hex. 3/8-16 x
1 1/2"
07
, de deux (2) écrous hex. 3/8-16
05
et des
deux (2) supports avant
04
.
3)
Assemblez l’avant de la plaque d’attache
01
sur la
plaque de support
02
à l’aide de deux (2) boulons
de carrosserie 3/8-16 x 1 1/2"
06
, de deux (2) écrous
hex. 3/8-16
05
et des quatre (4) espaceurs
08
.
4)
Centrez la plaque d’attache
01
à l’aide d’une règle
et percez deux (2) trous dans la plaque de
protection du véhicule à l’aide de la mèche 10 mm
F
fournie, en vous servant de la plaque d’attache
01
comme guide.
Avant du
véhicule
Avant du
véhicule
05
04
02
07
01
03
B
C
