INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374470
Polaris – RZR XP 900
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810519
A-2810519
Imprimé au Canada
1

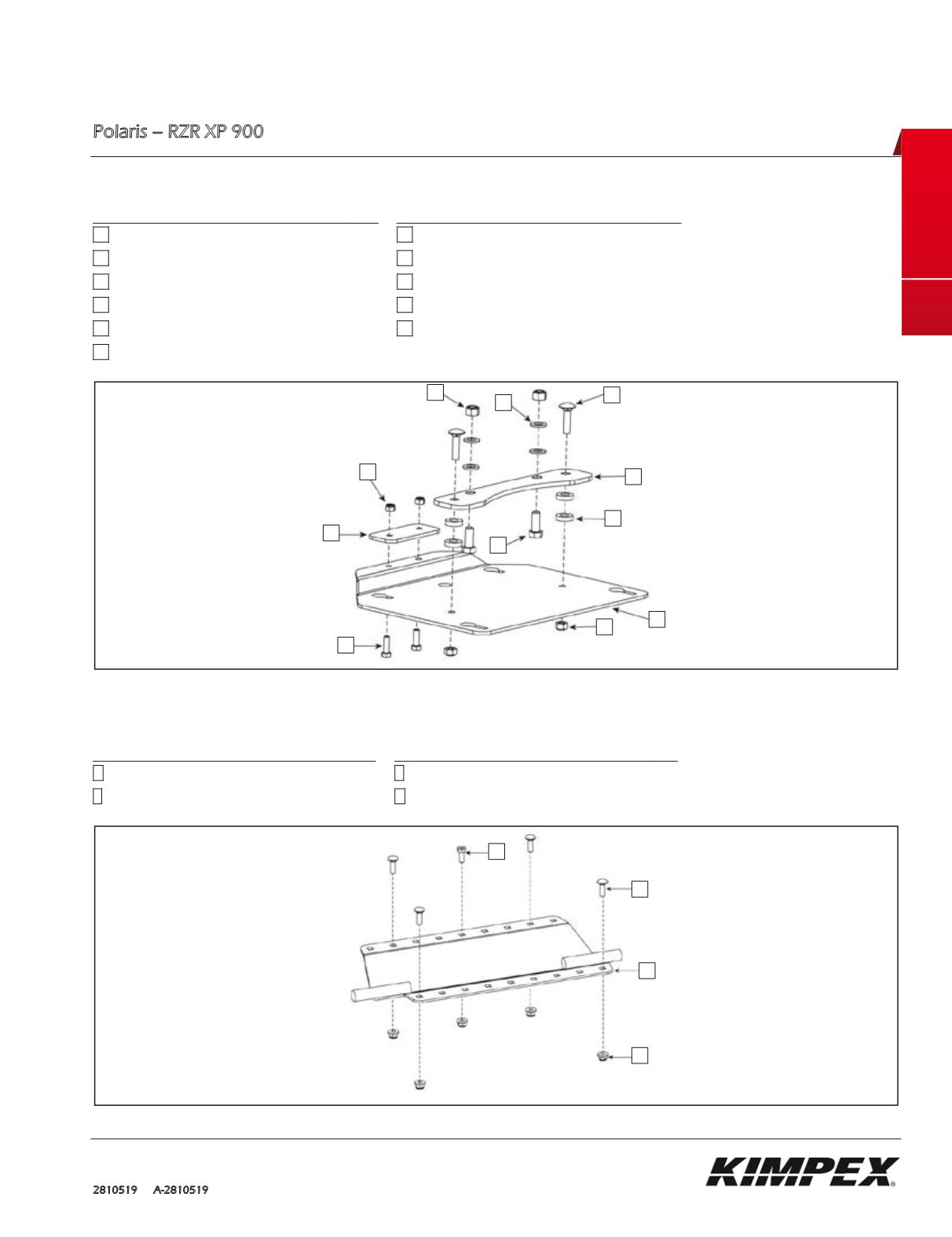

Pièces provenant de l’ensemble d’attache de pelle
Réf. Description
Qté Réf. Description
Qté
01 Plaque d’attache
1
07 Écrou hex. M10-1.5
2
02 Support avant
1
08 Boulon hex. M12-1.75 x 30 mm
2
03 Support arrière
1
09 Écrou hex. M12-1.75
2
04 Boulon hex. M8-1.25 x 25 mm
2
10 Rondelle M12
4
05 Écrou M8-1.25
2
11 Espaceur
4
06 Boulon de carrosserie M10-1.5 x 40 mm 2
Pièces provenant de l’ensemble du châssis-poussoir
Réf. Description
Qté Réf. Description
Qté
A Plaque en V
1
C Écrou hex. M8-1.25
5
B Boulon de carrosserie M8-1.25 x 25 mm 4
D Boulon hex. M8-1.25 x 20 mm
1
D
B
C
A
09
09
01
05
02
07
04
08
11
03
06
10
