INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374470
Polaris – RZR XP 900
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810519
A-2810519
Imprimé au Canada
2

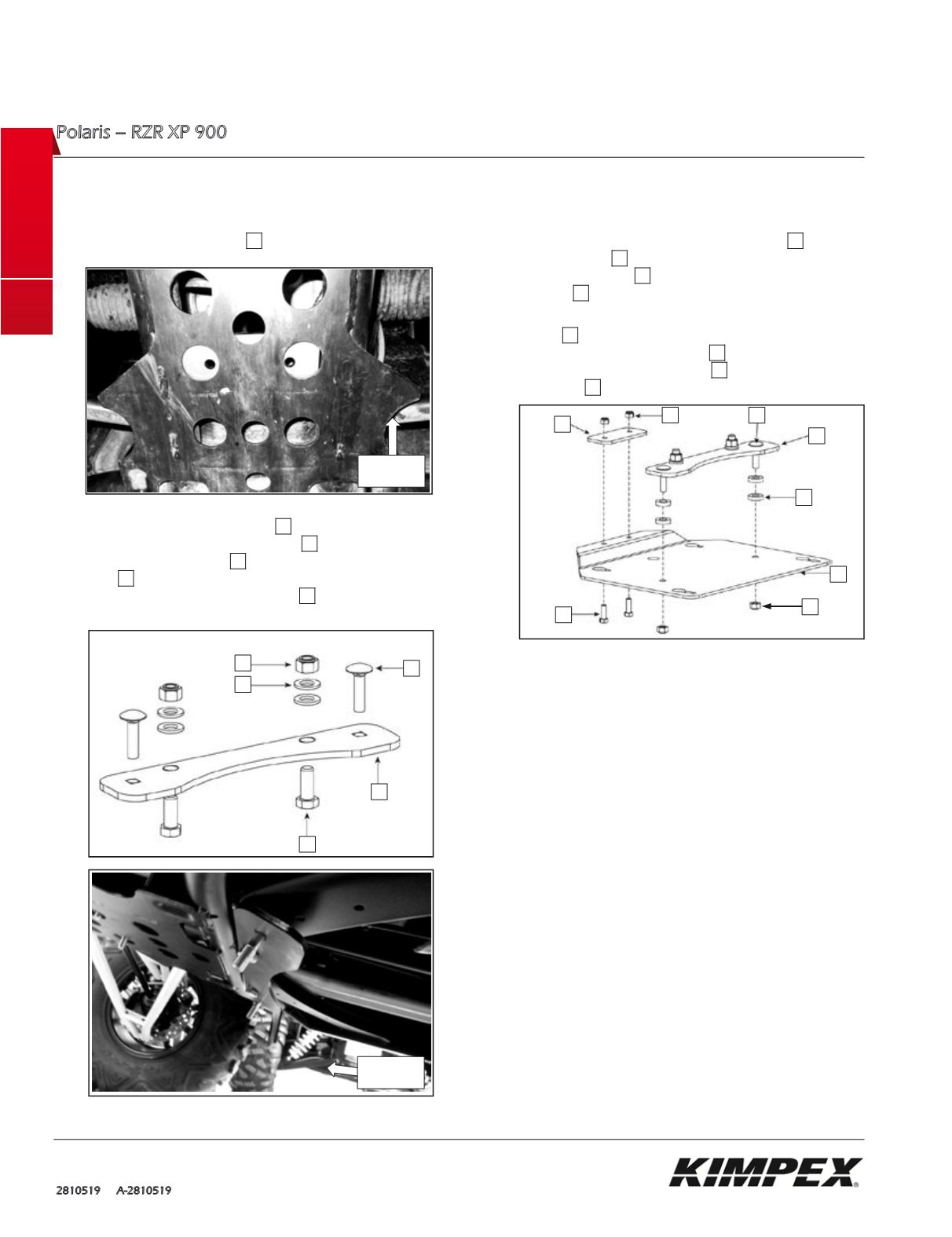

Procédure d’installation de l’attache de pelle
1)
Insérez le support avant
02
dans le châssis avant du
véhicule.
2)
Assemblez le support arrière
03
à l’aide des deux (2)
boulons hex. M12-1.75 x 30 mm
08
, des deux (2)
écrous hex. M12-1.75
09
et des quatre (4) rondelles
M12
10
. Placez préalablement les deux (2) boulons
de carrosserie M10-1.5 x 40 mm
06
sur le support
arrière.
3)
Assemblez l’avant de la plaque d’attache
01
sur le
support avant
02
à l’aide des deux (2) boulons hex.
M8-1.25 x 25 mm
04
et des deux (2) écrous
M8-1.25
05
.
4)
Assemblez l’arrière de la plaque sur le support
arrière
03
à l’aide des deux (2) boulons de
carrosserie M10-1.5 x 40 mm
06
déjà installés, des
deux (2) écrous hex. M10-1.5
07
et des quatre (4)
espaceurs
11
.
5)
Serrez tous les boulons et écrous assemblés jusqu’à
maintenant à l’aide d’un outil approprié.
02
05
03
11
01
04
06
07
Avant du
véhicule
06
03
08
10
09
Avant du
véhicule
