INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374375
Kawasaki – Teryx
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810521
A-2810521
Imprimé au Canada
3
7)
Serrez tous les boulons et écrous assemblés jusqu’à
maintenant à l’aide d’un outil approprié.

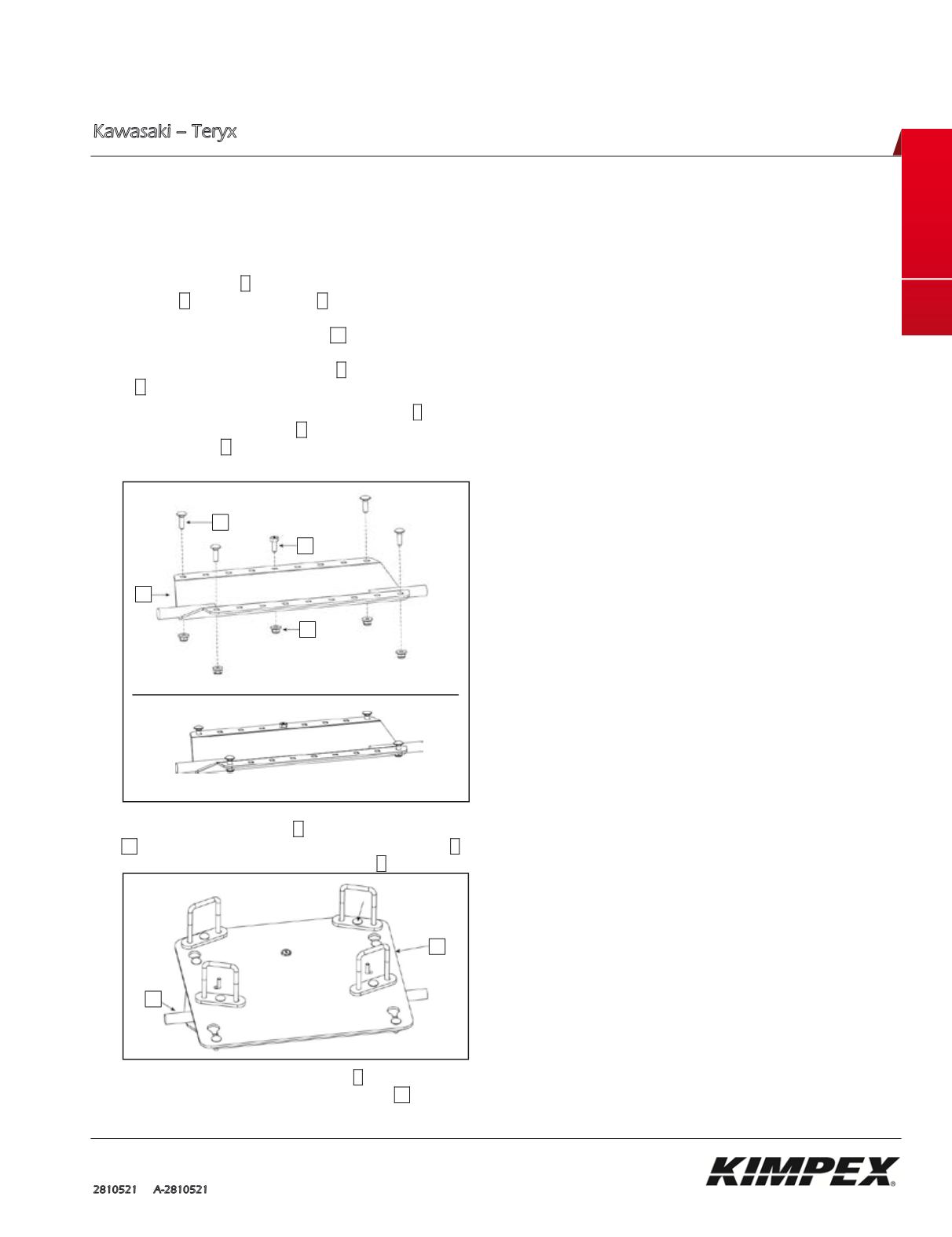

Assemblage de la plaque en V sur la plaque
d’attache
8)
Assemblez quatre (4) boulons à carrosserie
M8-1.25 x 25 mm
C
et quatre (4) écrous hex.
M8-1.25
D
sur la plaque en V
A
dans les trous
correspondant à la largeur des quatre (4) trous
oblongs de la plaque d’attache
01
. Vissez seulement
les premiers filets de façon à laisser un espace entre
la tête des boulons à carrosserie
C
et la plaque en
V
A
.
9)
Assemblez le boulon hex. M8-1.25 x 20 mm
E
et
un (1) écrou hex. M8-1.25
D
à l’avant, au centre de
la plaque en V
A
. Serrez ce boulon à l’aide d’un outil
approprié.
10)
Assembler la plaque en V
A
sur la plaque d’attache
01
en alignant d’abord les boulons de carrosserie
C
arrière, puis les boulons de carrosserie
C
avant.
11)
Une fois les boulons de carrosserie
C
glissés au fond
des trous oblongs de la plaque d’attache
01
, serrez
bien ceux-ci à l’aide d’un outil approprié.
Position de l’assemblage du crochet du
châssis-poussoir
Installez l’assemblage du crochet du châssis-poussoir
dans la position 2. Référez-vous aux instructions du
châssis-poussoir pour obtenir la procédure
d’assemblage. Il se peut que la position doive être
changée pour s’ajuster au treuil installé sur le véhicule.
01
A
E
D
C
A
