INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374375
Kawasaki – Teryx
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810521
A-2810521
Imprimé au Canada
2

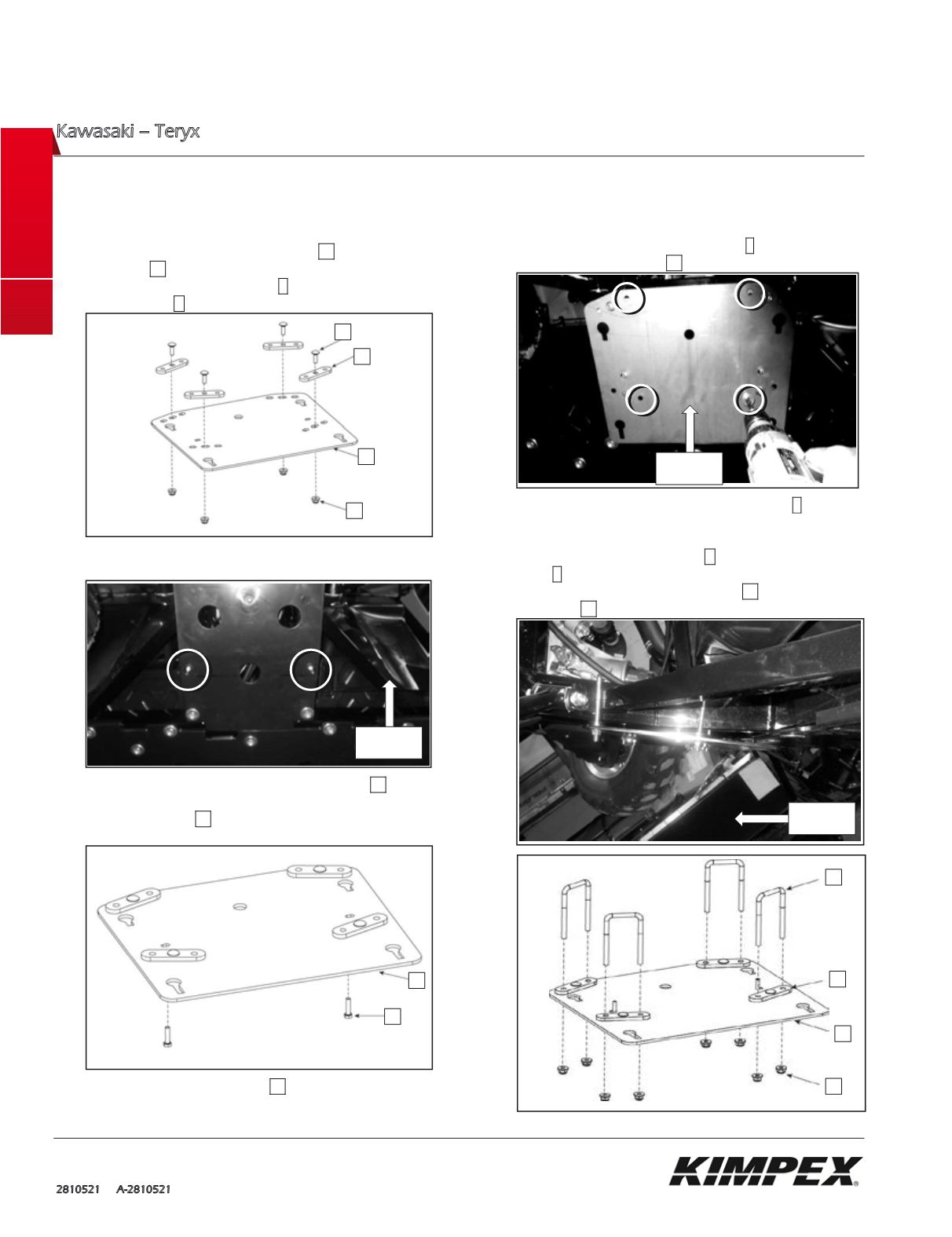

Procédure d’installation de l’attache de pelle
1)
Assemblez les quatre (4) espaceurs
02
à la plaque
d’attache
01
avec les quatre (4) boulons de
carrosserie M8-1.25 x 25 mm
C
et quatre (4) écrous
hex. M8-1.25
D
. Serrez les premiers filets seulement.
2)
Retirez les deux (2) boulons retenant la plaque de
protection du véhicule.
3)
Assemblez le centre de la plaque d’attache
01
sur le
châssis du véhicule à l’aide des deux (2) boulons
M6-1.0 x 25 mm
03
en utilisant les trous des boulons
retirés à l’étape précédente.
4)
Centrez la plaque d’attache
01
avec le châssis du
véhicule à l’aide d’une règle.
5)
Percez quatre (4) trous dans la plaque de protection
du véhicule avec la mèche fournie
F
en vous servant
de la plaque d’attache
01
comme guide.
6)
Insérez les quatre (4) boulons en U carrés
B
entre le
châssis et le plancher du véhicule, passez-les dans
les trous percés à l’étape précédente et fixez-les avec
huit (8) écrous hex. M8-1.25
D
. Chaque boulon en U
carré
B
doit relier le châssis et la plaque de
protection du véhicule, l’espaceur
02
et la plaque
d’attache
01
.
B
01
02
D
Avant du
véhicule
Avant du
véhicule
01
03
Avant du
véhicule
02
01
D
C
