VTT
INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374200
Honda – Big Red
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810516
A-2810516
Imprimé au Canada
1

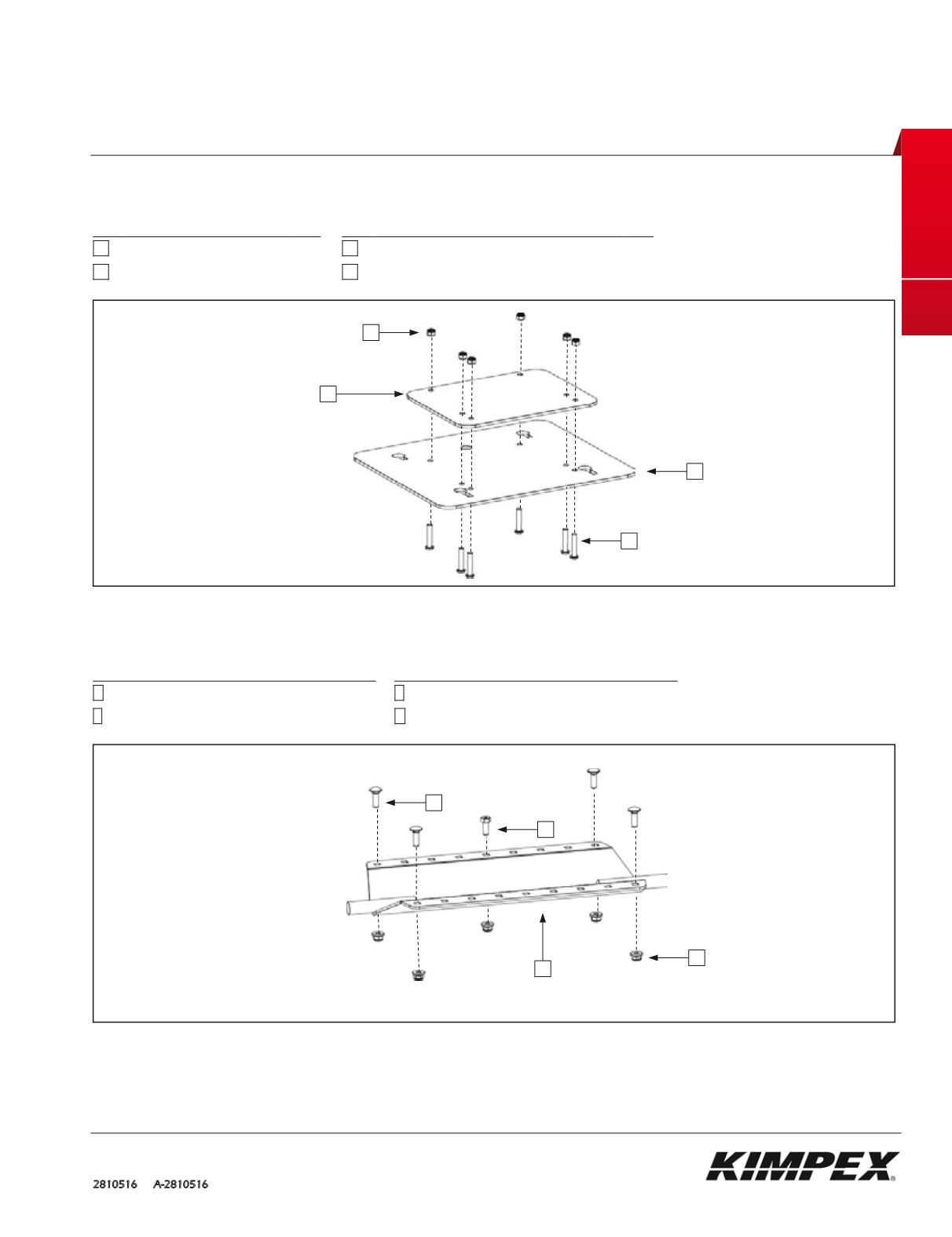

Pièces provenant de l’ensemble d’attache
Réf. Description
Qté
Réf. Description
Qté
01 Plaque d’attache
1
03 Boulon à tête bombée M8-1.25 x 40 mm
6
02 Plaque supérieure
1
04 Écrou hex. M8-1.25
6
Pièces provenant de l’ensemble du châssis poussoir
Réf. Description
Qté Réf. Description
Qté
A Plaque en V
1
C Écrou hex. M8-1.25
5
B Boulon de carrosserie M8-1.25 x 25 mm 4
D Boulon hex. M8-1.25 x 20 mm
1
01
04
02
03
C
D
B
A
