INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374150
BRP Commander
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810483
A-2810483
Imprimé en Chine / Printed in China
2

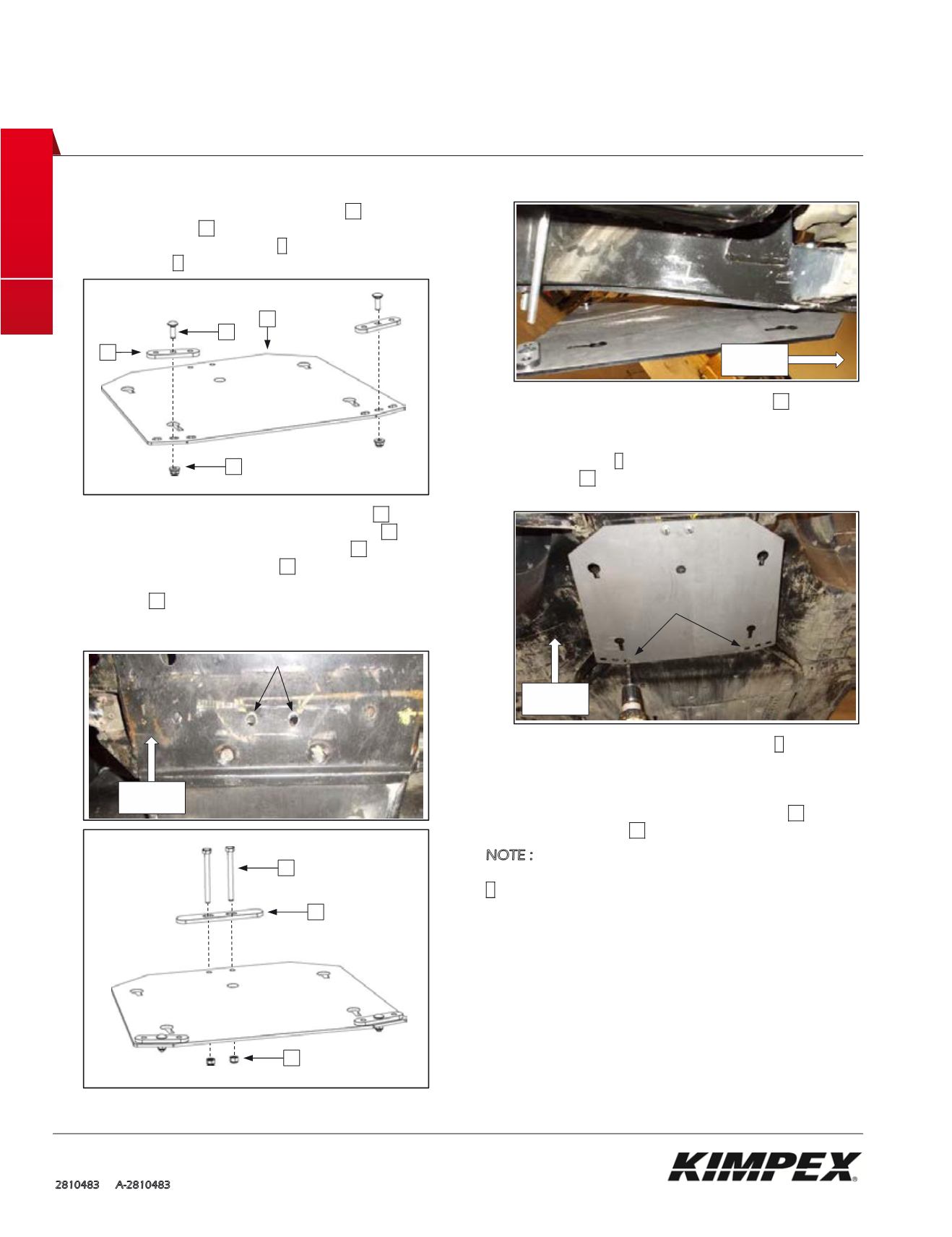

INSTALLATION
1)
Assemblez les deux (2) supports arrière
02
à la
plaque d’attache
01
avec deux (2) boulons de
carrosserie M8-1.25 x 25 mm
C
et deux (2) écrous
hex. M8-1.25
D
. Serrez les premiers filets seulement.
2)
Assemblez le devant de la plaque d’attache
01
sur le
châssis du véhicule à l’aide du support avant
03
, des
deux (2) boulons hex. M8-1.25 x 90 mm
04
et de
deux (2) écrous hex. M8-1.25
05
. Utilisez les trous
déjà présents dans le châssis. Le devant de la plaque
d’attache
01
doit être aligné avec l’arrière des bras
de suspension avant du véhicule. Serrez seulement
à la main pour le moment.
3)
Centrez l’arrière de la plaque d’attache
01
avec le
châssis du véhicule à l’aide d’une règle.
4)
Percez la plaque de protection du véhicule avec la
mèche fournie
F
en se servant de la plaque
d’attache
01
comme guide pour les deux (2) trous
arrière du centre.
5)
Insérez les deux (2) boulons en U carré
B
entre le
châssis et le plancher du véhicule et passez-les dans
les trous percés à l’étape précédente. Les boulons
en U carré doivent relier le châssis et la plaque de
protection du véhicule, le support arrière
02
et la
plaque d’attache
01
.
NOTE : L’espace entre le plancher et le châssis du
véhicule est restreint. Pour insérer les boulons en U carré
B
, un outil pourrait être requis pour soulever légèrement
le plancher du véhicule.
01
D
02
C
Avant du
véhicule
04
03
05
Avant du
véhicule
Avant du
véhicule
