VTT
INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374145
Arctic Cat – Prowler
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810518
A-2810518
Imprimé au Canada
1

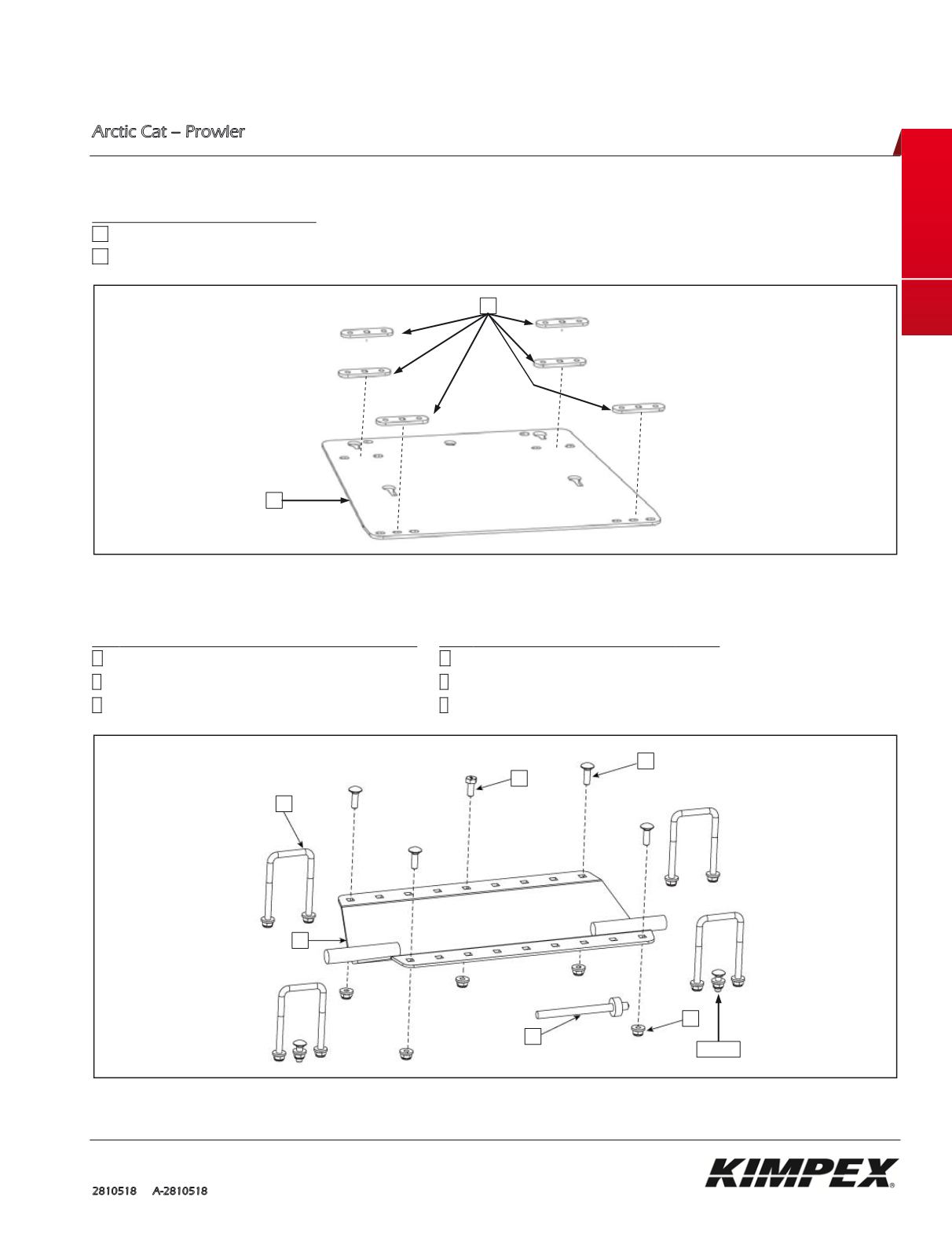

Pièces provenant de l’ensemble d’attache de pelle
Réf. Description
Qté
01 Plaque d’attache
1
02 Espaceur
6
Pièces provenant de l’ensemble du châssis-poussoir
Réf. Description
Qté
Réf. Description
Qté
A Plaque en V
1
D
Écrou hex. M8-1.25
15
B Boulon en U carré 105.6 mm
4
E
Boulon hex. M8-1.25 x 20 mm
1
C Boulon de carrosserie M8-1.25 x 25 mm
6
F
Mèche 10 mm
1
F
D
E
A
B
C
C et D
02
02
01
