INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374145
Arctic Cat – Prowler
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810518
A-2810518
Imprimé au Canada
2

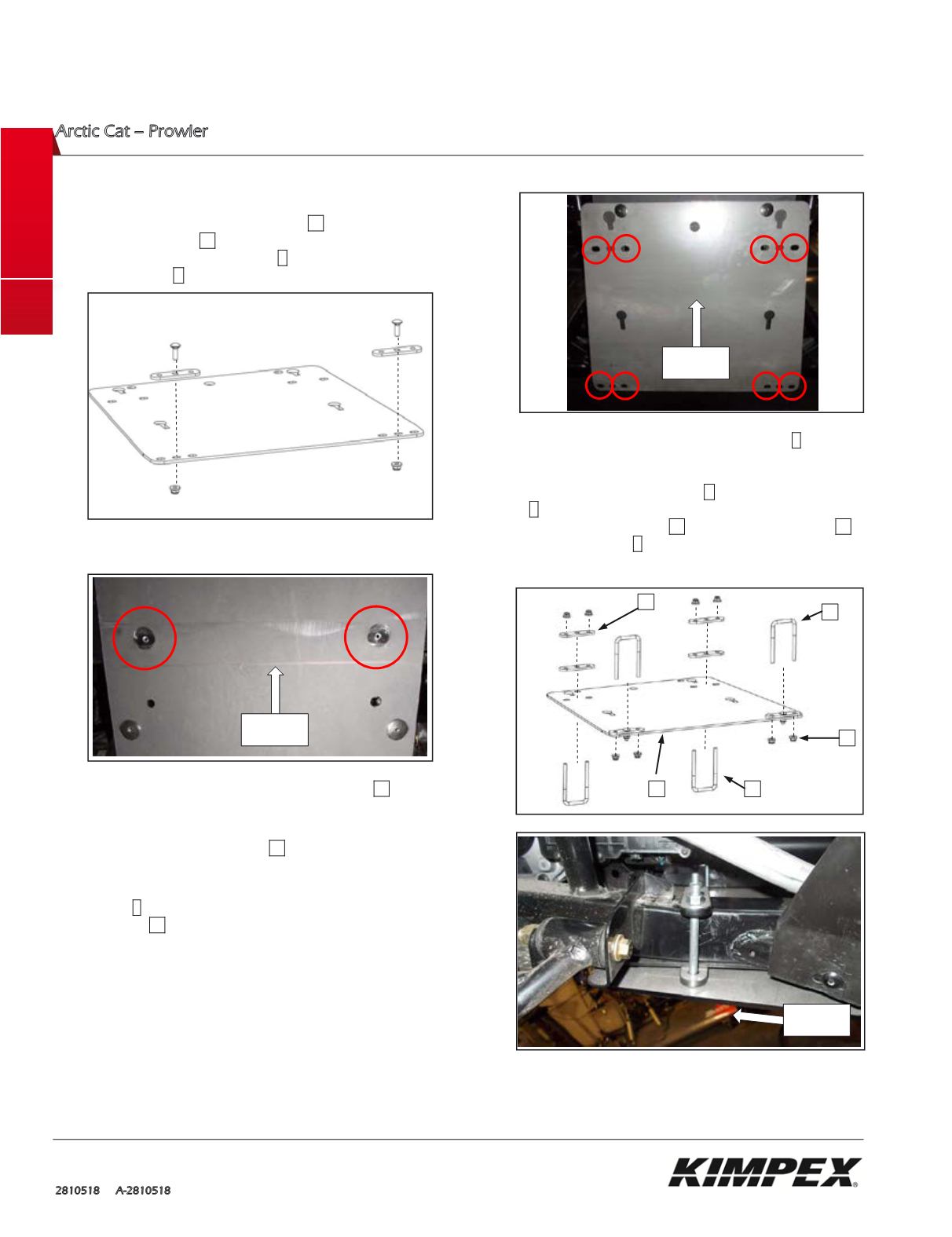

Procédure d’installation de l’attache de pelle
1)
Assemblez les deux (2) espaceurs
02
à l’arrière de la
plaque d’attache
01
avec deux (2) boulons de
carrosserie M8-1.25 x 25 mm
C
et deux (2) écrous
hex. M8-1.25
D
. Serrez les premiers filets seulement.
2)
Retirez les deux (2) boulons retenant la plaque de
protection du véhicule.
3)
Assemblez le devant de la plaque d’attache
01
sur le
châssis du véhicule à l’aide des boulons retirés à
l’étape précédente.
4)
Centrez la plaque d’attache
01
avec le châssis du
véhicule à l’aide d’une règle.
5)
Percez la plaque de protection du véhicule avec la
mèche
F
fournie en vous servant de la plaque
d’attache
01
comme guide.
6)
Insérez les quatre (4) boulons en U carrés
B
entre le
châssis et le plancher du véhicule, passez-les dans
les trous percés à l’étape précédente et fixez-les avec
huit (8) écrous hex. M8-1.25
D
. Chaque boulon en
U
B
doit relier le châssis et la plaque de protection
du véhicule, l’espaceur
02
et la plaque d’attache
01
.
Les boulons en U
B
sont insérés vers le haut à
l’avant et vers le bas à l’arrière.
7)
Serrez tous les boulons et écrous assemblés jusqu’à
maintenant à l’aide d’un outil approprié.
Avant du
véhicule
B
B
02
01
D
Avant du
véhicule
Avant du
véhicule
