INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073740
Yamaha Grizzly 660
1
2
3
2
schéma C
VUE AVANT
avant du
véhicule
avant du
véhicule
Réf. Description
N° d’article
Qté
Adaptateur
80-870-1000
1
Boulon hex. M8 X 20mm
S1111-08020-0D1 4
Rondelle plate 5/16” diam.
S4612-00500-002 4
Attache avant
80-870-2000
1
Boulon hex. 5/16” nc X 3/4”
S1711-00506-022 4
Écrou autobloquant 5/16” nc
S4186-10500-022 4
5
5
3
4
6
schéma B
schéma A

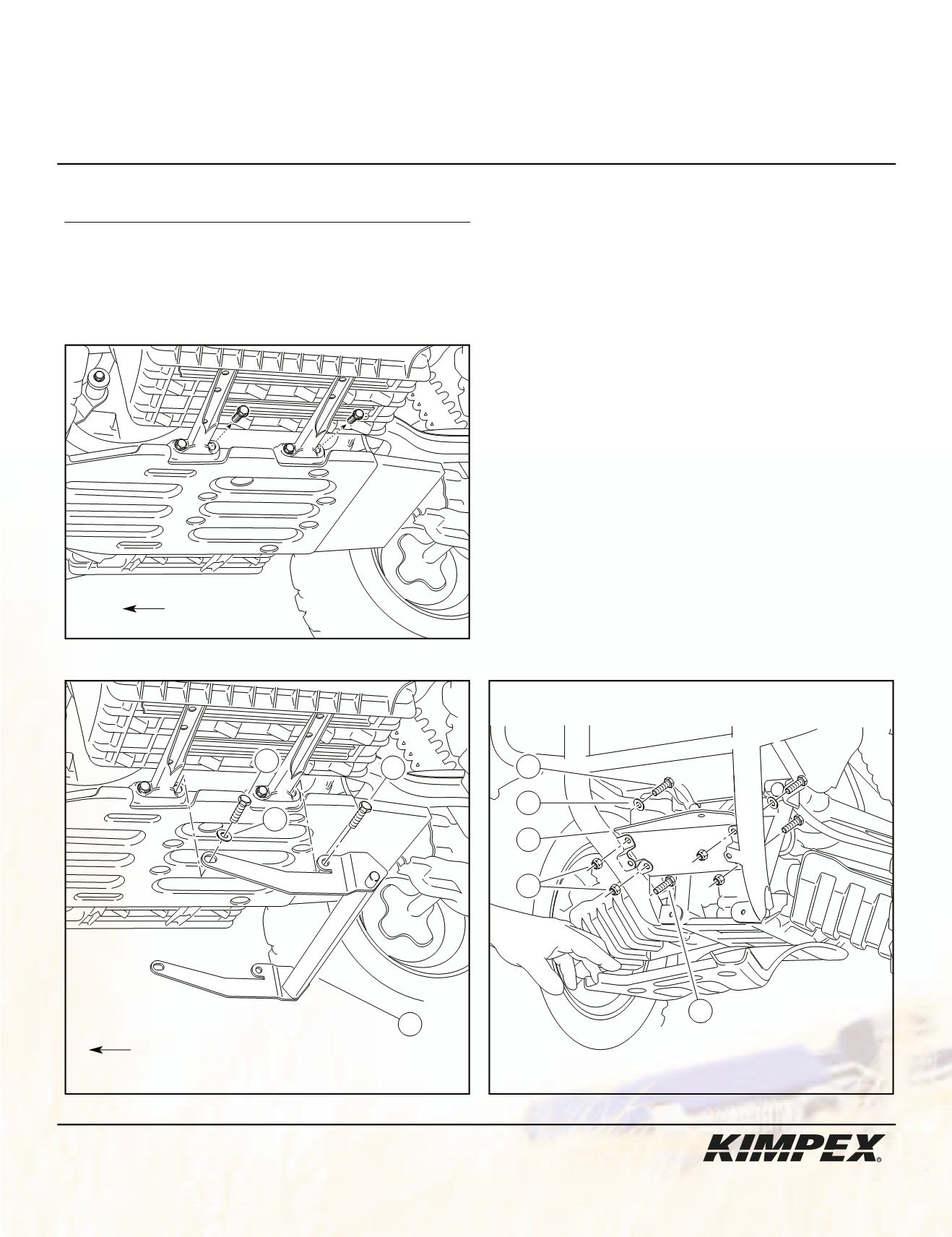

VUE CÔTÉ GAUCHE
1) (Voir schéma A).
Enlever les quatre boulons (deux de
chaque côté) retenant l’arrière des supports de repose-pieds au
châssis.
2) (Voir schéma B).
Fixer la partie avant de l’adaptateur aux
supports avant à l’aide de
(2)
boulons hex.
M8 X 20mm
et de
(2)
rondelles plates
5/16” diam.
(visser les premiers filets
seulement). Fixer la partie arrière de l’adaptateur
aux
supports arrière à l’aide de
(2)
boulons hex.
M8 X 20mm
.
Resserrer tous les boulons.
3)
Enlever les deux boulons retenant le protecteur de plastique
au pare-chocs.
4) (Voir schéma C).
Fixer le haut de l’attache avant aux tubes
du pare-chocs à l’aide de
(2)
boulons hex.
5/16” nc X 3/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement). Fixer le bas de
l’attache avant
aux tubes du pare-chocs à l’aide de
(2)
boulons hex.
5/16” nc X 3/4”
et de
(2)
écrous autoblo-
quants
5/16” nc
. Resserrer tous les boulons et les écrous.
5)
Refixer le protecteur de plastique au pare-chocs à l’aide des
deux boulons enlevés à l’étape
3
.
Note :
La hauteur de levage de la pelle peut être ajustée en
installant le mousqueton sur différentes mailles de la
chaîne de levage.
