7810003
A-7810003
Réf. Description
N° d’article
Qté
Pelle assemblée
7810003-0000
1
Déflecteur à neige
7810003-0100
1
Boulon de carrosserie M8 X 20mm ----------------------
9
Rondelle plate M8
----------------------
9
Écrou autobloquant M8
----------------------
9
Patte d’ajustement
----------------------
2
Écrou de blocage M12
----------------------
2
Rondelle frein 1/2” diam.
----------------------
4
Écrou M12
----------------------
2
1)
Fixer le déflecteur à neige à la pelle assemblée à l’aide des
(9)
boulons de carrosserie
M8 X 20mm
, des
(9)
rondelles
plates
M8
et des
(9)
écrous autobloquants
M8
.
2)
Fixer les
(2)
pattes d’ajustement à la pelle assemblée à l’aide des
(2)
écrous de blocage
M12
, des
(4)
rondelles freins
1/2” diam.
et des
(2)
écrous
M12
.
1
2
3
4
5
3
4
5
3
4
5
3
4
5
3
4
5
3
4
5
3
4
5
3
4
5
3
4
5
6
7
8
8
9
6
7
8
8
9

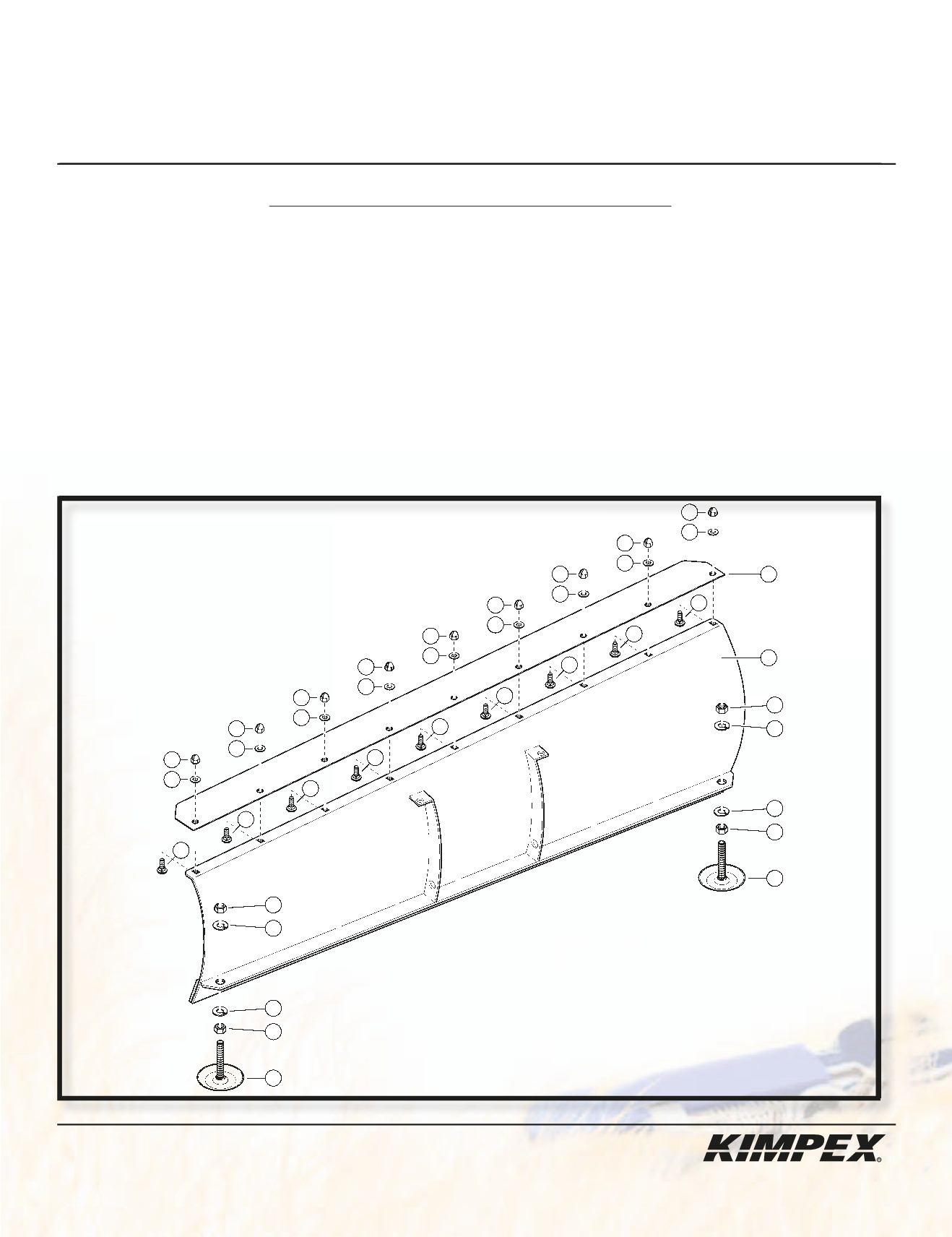

INSTRUCTIONS D'ASSEMBLAGE
PELLE UNIDIRECTIONNELLE
