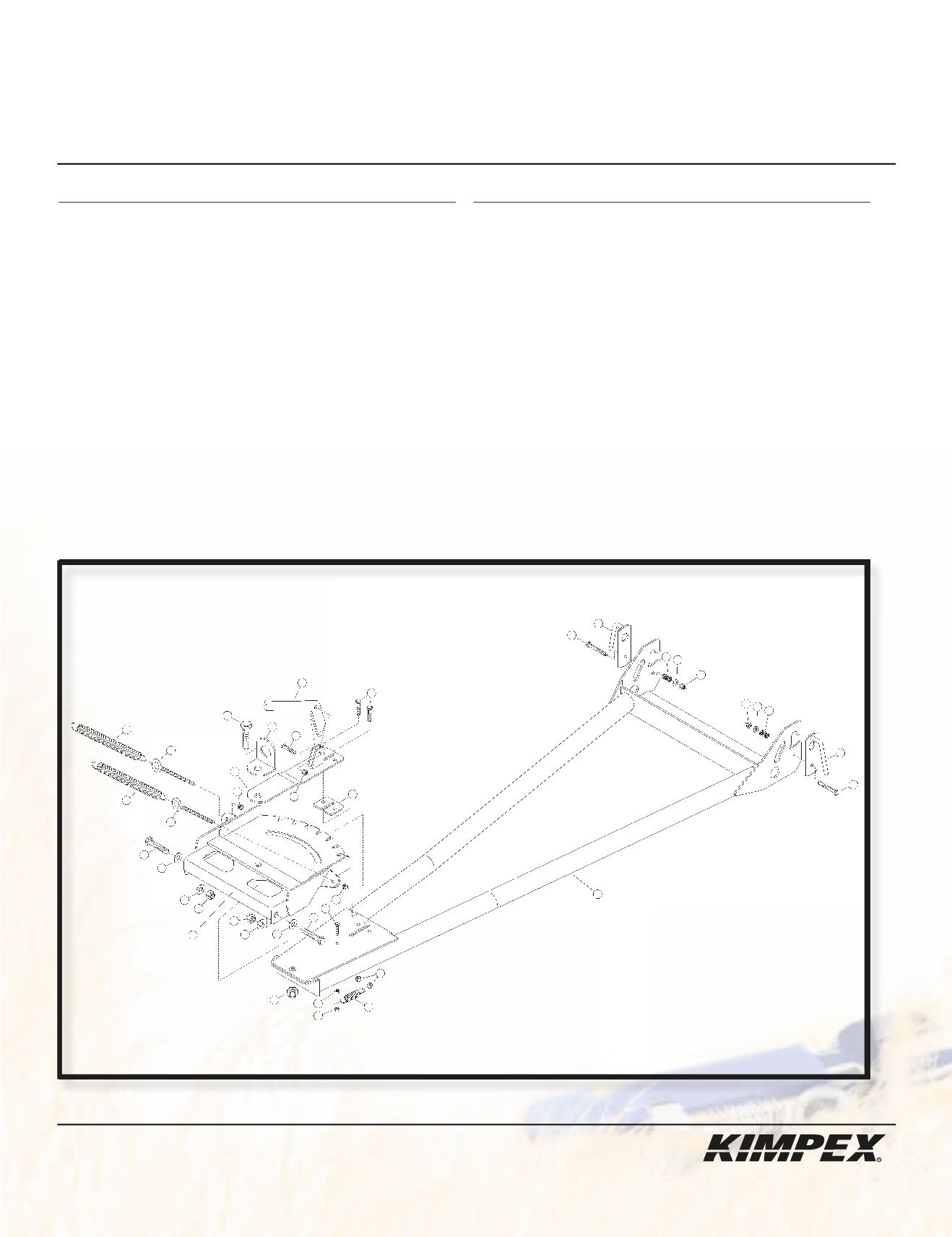

INSTRUCTIONS D'ASSEMBLAGE
CHÂSSIS POUR PELLE À NEIGE
Kimpex
# 073974
Universel
Réf. Description
N° d’article
Qté
1
Châssis assemblé
-----------------------
1
2
Ressort de tension
1/2” diam. X 2.275” X 12.6 lbs 81-210-4400
1
3
Écrou autobloquant 1/4” nc S4186-10400-022 1
4
Loquet
81-210-3000
2
5
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
6
Ressort de compression
.564” diam. X 1” X 261 lbs
81-210-4500
2
7
Rondelle plate 5/16” diam.
S4612-00500-002 2
8
Écrou autobloquant 5/16” nc S4186-10500-022 4
9
Boulon hex. 1/2” nc X 2”
S1711-00816-022 2
10
Rondelle plate 1/2” diam.
S4612-00800-002 4
11
Écrou autobloquant 1/2” nc S4186-10800-022 2
12
Ressort de tension
1” diam. X 8” X 43 lbs
51-210-4300
2
13
Boulon à oeil 5/16” nc X 4”
S2231-05160-020 2
Réf. Description
N° d’article
Qté
1 Châssis assemblé
8
Écrou autobloquant 5/16” nc S4186-10500-022 3
14
Châssis
81-233-1000
1
15
Loquet d’angle
81-215-3100
1
16
Renfort de loquet d’angle
81-230-5000
1
17
Espaceur de loquet d’angle 81-230-6010
1
18
Boulon hex. 5/16” nc X 1-1/4” S1711-00510-022 3
19
Boulon hex. 1/4” nc X 1”
S1711-00408-022 1
20
Écrou de blocage 1/4” nc
S4111-10400-022 1
21
Pivot
81-232-2000
1
22
Plaque de levage
81-214
1
23
Boulon hex. 5/8” nc X 2-1/4” S1711-01018-022 1
24
Écrou autobloquant 5/8” nc S4186-11000-022 1
8
5
4
8
6
7
6
8
7
5
4
14
18
15
23
16
18
17
8
13
12
12
13
8
9
9
10
10
10
10
11
11
21
24
19
20
3
8
2
22
