239 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
81-233
A-955 (F-00) Rév. B
3/5
INSTRUCTIONS D'ASSEMBLAGE
CHÂSSIS POUR PELLE À NEIGE
Kimpex
# 073974
Universel
4
5
6
7
8
6
8
7
4
5
14
VUE ARRIÈRE
Réf. Description
N° d’article
Qté
1
Châssis assemblé
-----------------------
1
2
Ressort de tension
1/2” diam. X 2.275” X 12.6 lbs 81-210-4400
1
3
Écrou autobloquant 1/4” nc S4186-10400-022 1
4
Loquet
81-210-3000
2
5
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
6
Ressort de compression
.564” diam. X 1” X 261 lbs
81-210-4500
2
Réf. Description
N° d’article
Qté
7
Rondelle plate 5/16” diam.
S4612-00500-002 2
8
Écrou autobloquant 5/16” nc S4186-10500-022 4
9
Boulon hex. 1/2” nc X 2”
S1711-00816-022 2
10
Rondelle plate 1/2” diam.
S4612-00800-002 4
11
Écrou autobloquant 1/2” nc S4186-10800-022 2
12
Ressort de tension
1” diam. X 8” X 43 lbs
51-210-4300
2
13
Boulon à oeil 5/16” nc X 4”
S2231-05160-020 2
ASSEMBLAGE DU CHÂSSIS :

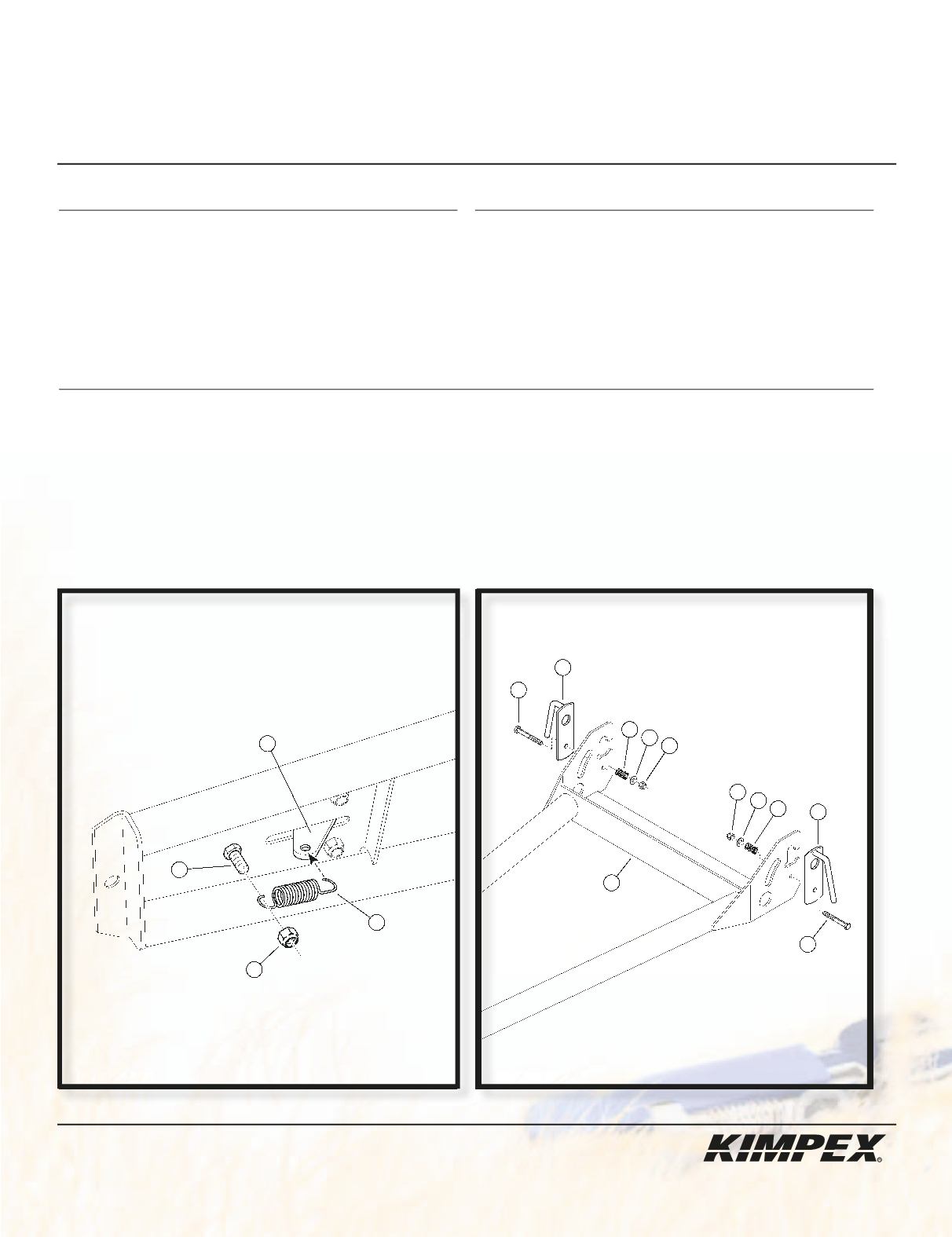

1) (Voir schéma A).
Insérer le ressort de tension
1/2” diam. X 2.275” X 12.6 lbs
(#
2
) au loquet d’angle (#
15
) et fixer
l’autre extrémité au boulon hex.
1/4” nc X 1”
(#
19
) à l’aide d’un écrou autobloquant
1/4” nc
(#
3
).
2) (Voir schéma B).
Fixer les
(2)
loquets (#
4
) au châssis (#
14
) à l’aide de
(2)
boulons hex.
5/16” nc X 2”
(#
5
), de
(2)
ressorts de compression
.564” diam. X 1” X 261 lbs
(#
6
), de
(2)
rondelles plates
5/16” diam.
(#
7
) et de
(2)
écrous
autobloquants
5/16” nc
(#
8
).
schéma B
2
3
19
15
schéma A
