INSTRUCTIONS D'ASSEMBLAGE
CHÂSSIS POUR PELLE À NEIGE
Kimpex
# 073974
Universel
21
10
9
10
11
12
13
8

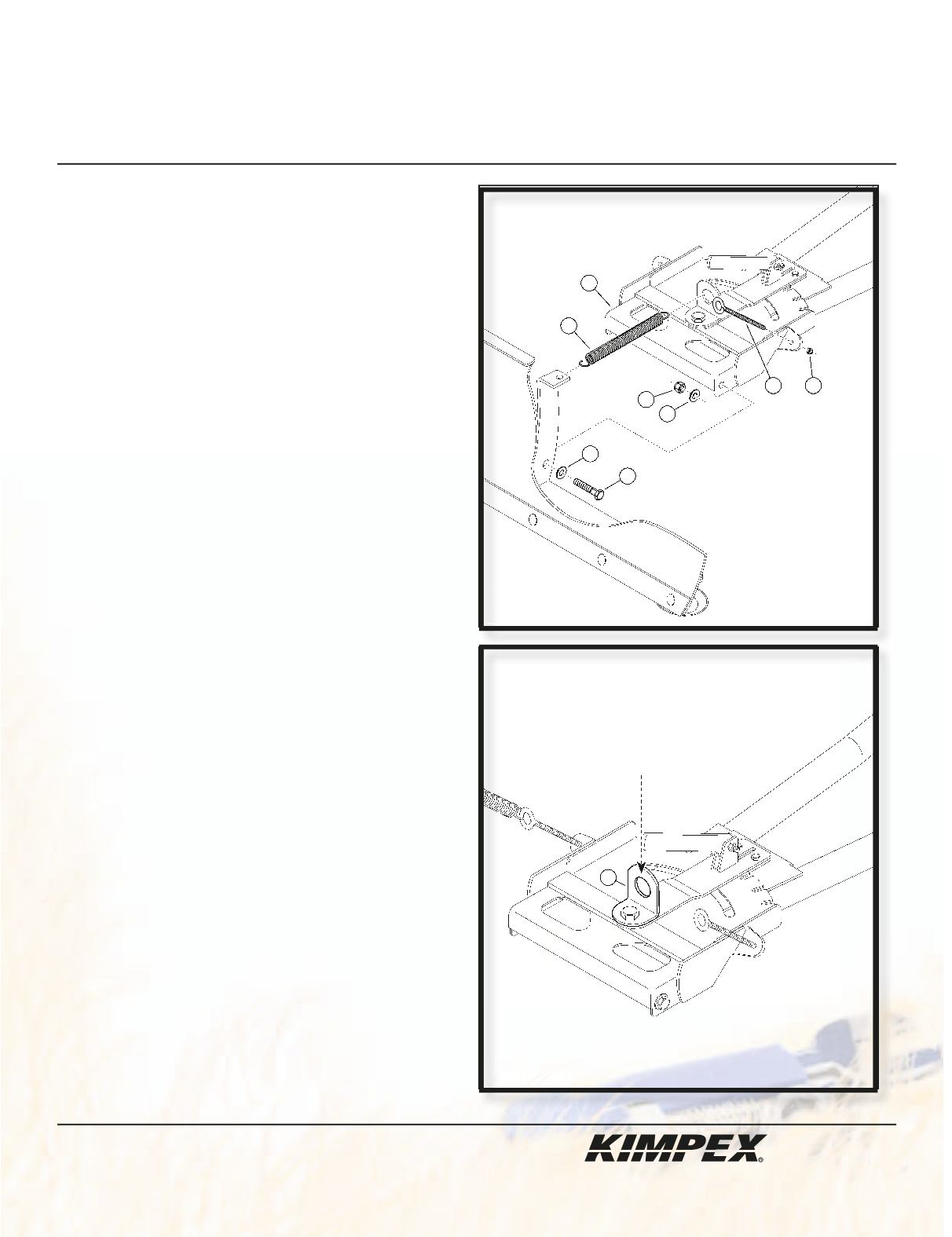

VUE AVANT
schéma C
22
VUE AVANT
schéma D
ASSEMBLAGE DE LA PELLE :
1) (Voir schéma C).
Fixer la pelle au pivot (#
21
) à
l’aide des
(2)
boulons hex.
1/2” nc X 2”
(#
9
), des
(4)
rondelles plates
1/2” diam.
(#
10
) et des
(2)
écrous
autobloquants
1/2” nc
(#
11
).
NOTE :
Ne pas serrer à fond afin de permettre à la
pelle de basculer.
Insérer les
(2)
ressorts de tension
1” diam. X 8” X 43 lbs
(#
12
) aux trous supérieurs de la pelle et fixer les
autres extrémités au pivot (#
21
) à l’aide des
(2)
boulons à oeil
5/16” nc X 4”
(#
13
) et des
(2)
écrous
autobloquants
5/16” nc
(#
8
).
NOTE :
La pelle est conçue pour s’abaisser vers
l’avant si elle entre en contact avec un objet fixe.
Lorsque la pression sur la pelle est relâchée, celle-ci
reviendra d’elle-même à sa position originale. Les
ressorts (#
12
) de la pelle peuvent avoir plus de
tension en resserrant les écrous autobloquants (#
8
)
situés aux extrémités des boulons à oeil (#
13
). Pour
moins de tension, desserrer les écrous autoblo-
quants (#
8
).
INSTALLATION ET DÉPOSE DU CHÂSSIS :
INSTALLATION DU CHÂSSIS :
1)
Installer le châssis sous le véhicule. Engager l’arrière
du châssis à l’adaptateur (non-inclus dans cet
ensemble) à l’aide des loquets (#
4
).
2) (Voir schéma D).
Fixer le crochet du treuil à la
plaque de levage (#
22
).
DÉPOSE DU CHÂSSIS :
1)
Abaisser le châssis de la pelle à l’aide du treuil.
2) (Voir schéma D).
Retirer le crochet du treuil de la
plaque de levage (#
22
).
3)
Désengager l’arrière du châssis de l’adaptateur.
4)
Retirer le châssis de la pelle du véhicule.
