INSTRUCTIONS D’ASSEMBLAGE / MOUNTING INSTRUCTIONS
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
2810147
A-2810147 Rév. B
ATTACHE DE PELLE / SNOWPLOW ADAPTER
Kimpex
#
073145
Arctic Cat Prowler
2
10-3/4”
9-7/8”
9-7/8”

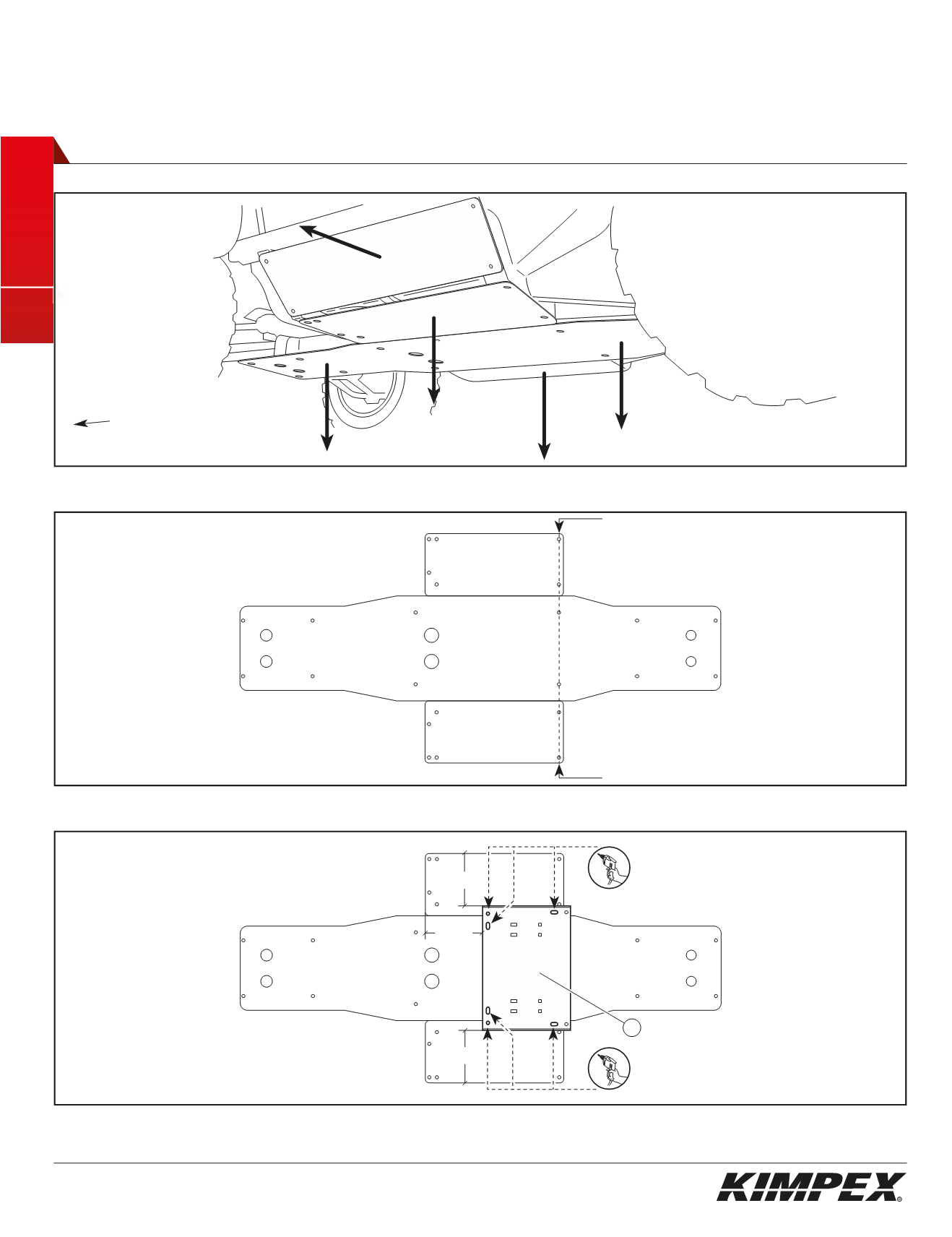

schéma / sketch B
VUE CÔTÉ DROIT /
RIGHT SIDE VIEW
arrière du véhicule /
Rear of ATV
Bien aligner ces trous de montage /
Align these mounting holes
Foret 1/2” diam. /
1/2” dia Drill Bit
Foret 1/2” diam. /
1/2” dia Drill Bit
Bien aligner ces trous de montage /
Align these mounting holes
schéma / sketch A
schéma / sketch C
ARRIÈRE / REAR
AVANT / FRONT
ARRIÈRE / REAR
AVANT / FRONT
VTT
