INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073600
Suzki King Quad
Réf. Description
N° d’article
Quantité
Adaptateur
81-770-1000
1
Boulon en «U» 1/4” nc X 1-1/8” X 2” X 7/8”
S2215-C1832-002
2
Plaque pour boulon en «U»
S2251-C1800-002
2
Écrou autobloquant 1/4” nc
S4186-10400-022
4
Attache avant
81-770-2000
1
Boulon hex. M6 X 20 mm
S1111-06020-0D1
4
Rondelle frein M6
S4511-M0600-001 4
Rondelle plate M6
S4651-M0600-0E1 4
1) (Voir schéma A) .
Enlever les deux boulons des bras
de suspension. Fixer l’avant de
l’adaptateur
au bras de suspen-
sion à l’aide des deux boulons
d’origine (visser les premiers filets
seulement). Fixer l’arrière de
l’adaptateur au châssis à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2”
X 7/8”
, de
(2)
plaques pour boulon
en «U»
et de
(4)
écrous auto-
bloquants
1/4” nc
. Resserrer tout
les boulons et les écrous.
2) (Voir schéma B) .
Enlever les quatre boulons d’origine
retenant le protecteur avant. Fixer
l’attache avant
et le protecteur
d’origine à l’aide de
(4)
boulons hex.
M6 X 20 mm
, de
(4)
rondelles freins
M6
et de
(4)
rondelles plates
M6
.
Note :
La hauteur de levage de la pelle
peut être ajustée en installant le
mousqueton sur différentes
mailles de la chaîne de levage.

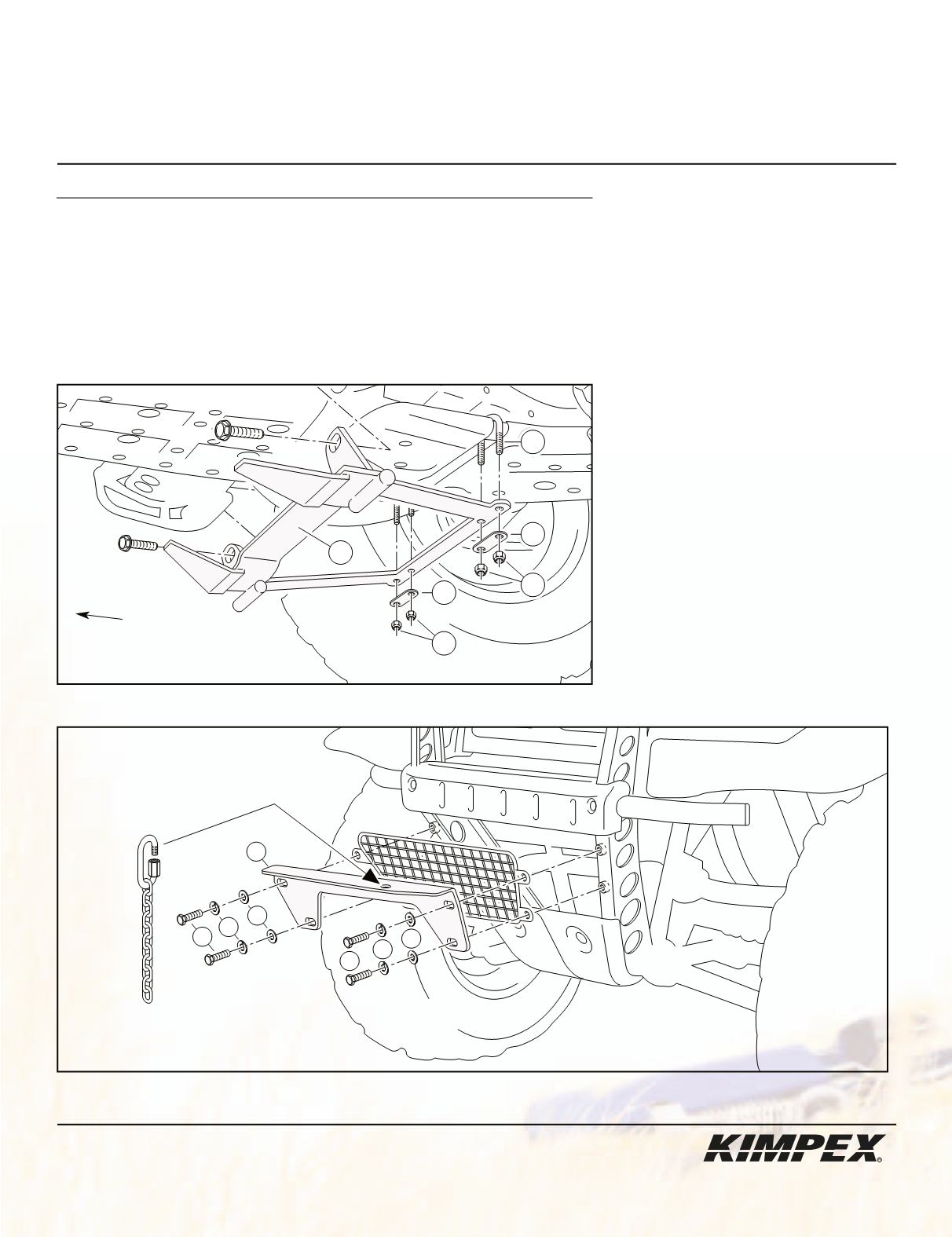

schéma A
schéma B
6
7
8
6
7
8
5
3
2
1
4
3
4
VUE CÔTÉ GAUCHE
VUE AVANT
avant
du véhicule
