151 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-2810143 (F-00) Rév. A
2810143

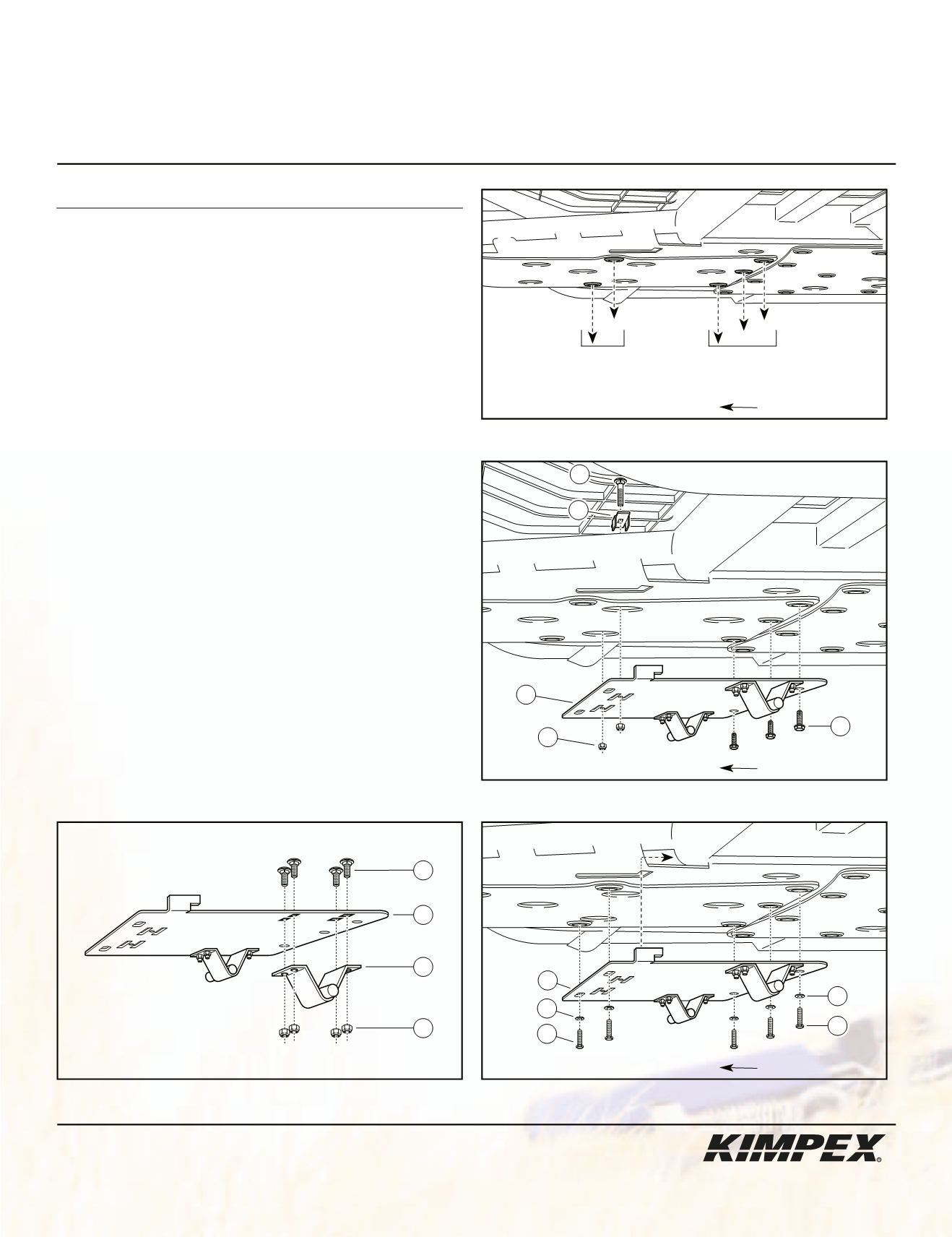

INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073790
Yamaha Rhino 2005, 2006
3
2
1
4
9
8
8
9
2
7
4
2
6
5
schéma A
schéma D
Réf. Description
N° d’article
Qté
Crochet
Q2501-1000
2
Adaptateur
2810143-1000
1
Boulon de carrosserie 5/16” nc X 3/4” S2412-0D012-002 8
Écrou autobloquant 5/16” nc
S4186-10500-022 10
Support de fixation
2810143-2000
2
Boulon de carrosserie
5/16” nc X 1-1/2”
S2412-0D024-002 2
Vis filetée 5/16” nc X 1”
S3411-05016-002 3
Boulon hex. M6 X 30mm
S1111-06030-0D1 5
Rondelle plate 1/4” diam.
S4612-00400-002 5
1) (Voir schéma A).
Fixer les
(2)
crochets à l’adaptateur à l’aide des
(8)
boulons de
carrosserie
5/16” nc X 3/4”
et des
(8)
écrous autobloquants
5/16” nc
.
2) (Voir schéma B).
Modèles 2006 :
Retirer et jeter les trois boulons retenant la partie
arrière de la plaque protectrice avant du châssis tel qu’illustré
(allez
à l’étape 3)
.
Modèles 2005 :
Retirer et jeter les cinq boulons retenant la partie
arrière de la plaque protectrice avant du châssis tel qu’illustré
(allez
à l’étape 4)
.
3) (Voir schéma C).
Modèles 2006 :
Fixer la partie avant de l’adaptateur au châssis
à l’aide des
(2)
supports de fixation , des
(2)
boulons de carrosserie
5/16” nc X 1-1/2”
et des
(2)
écrous autobloquants
5/16” nc
(visser les
premiers filets seulement).
Fixer la partie arrière de l’adaptateur au châssis à l’aide des
(3)
vis
filetées
5/16” nc X 1”
. Resserrer tous les boulons et les écrous.
4) (Voir schéma D).
Modèles 2005 :
Positionner l’adaptateur sous le châssis et glisser
vers l’arrière. Fixer l’adaptateur au châssis à l’aide des
(5)
boulons
hex.
M6 X 30mm
et des
(5)
rondelles plates
1/4” diam.
.
schéma C
schéma B
VUE CÔTÉ GAUCHE
avant du véhicule
Modèles
2005
Modèles
2005 et 2006
MODÈLES 2006
avant du véhicule
MODÈLES 2005
avant du véhicule
