KIMPEX INC.

/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4

KIMPEX USA

/ 100 Walnut Street / Champlain, New York / 12919

Lithographié au Canada / Litho’d in Canada

A-2810195 Rév C.

2810195

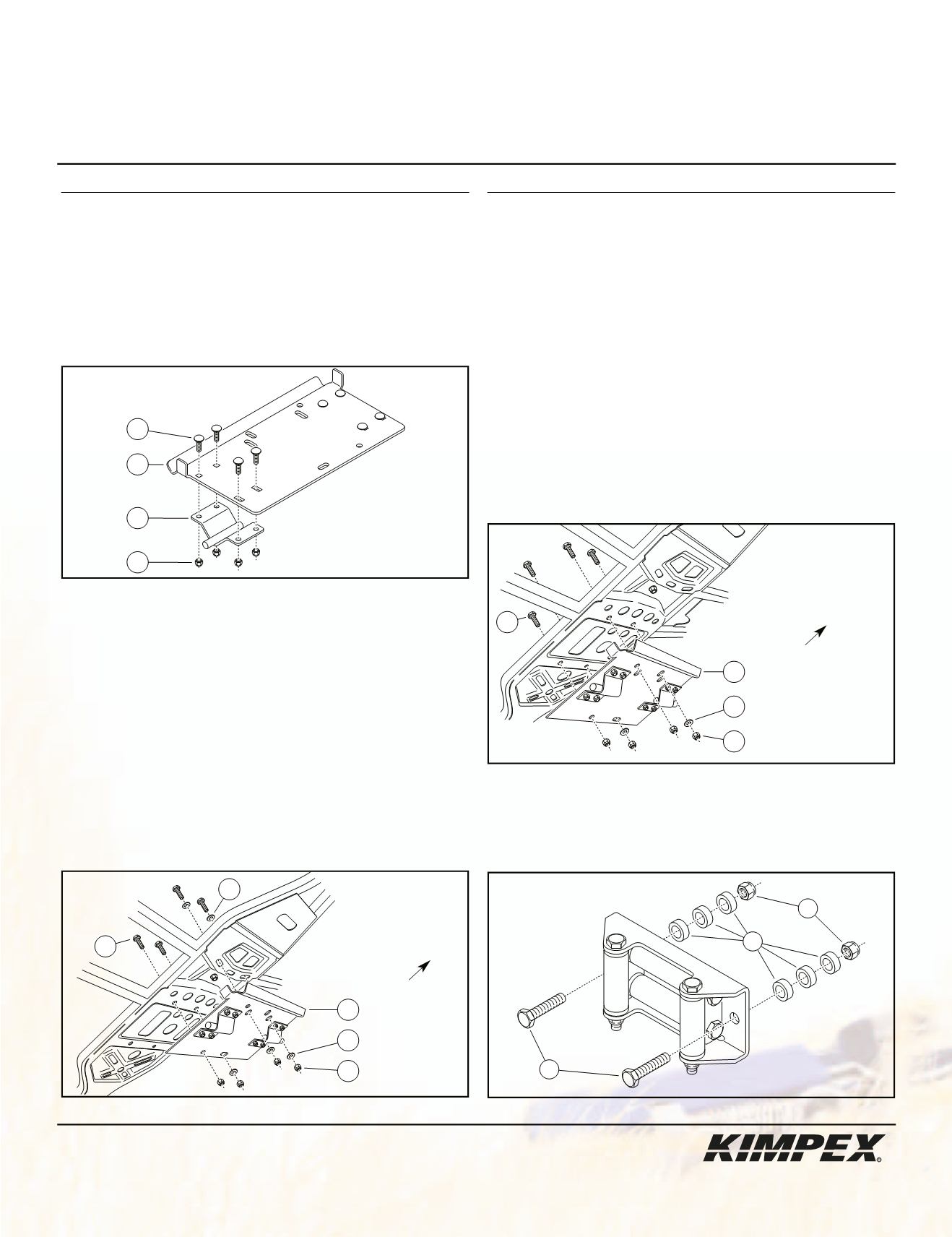

INSTRUCTIONS D'ASSEMBLAGE

ATTACHE DE PELLE

Kimpex

# 073461

Polaris X2 et Touring

9

7

8

2

6

7

5

schéma A

schéma B

3

2

1

4

5

6

2

6

7

avant du

véhicule

Réf. Description

N° d’article

Qté

Crochet

7Q2507-1000

2

Adaptateur

2810195-1000

1

Boulon de carrosserie 5/16” nc X 1”

S2412-0D016-0A2 8

Écrou autobloquant 5/16” nc

S4186-10500-022 8

Boulon hex. 3/8” nc X 1”

S1711-00608-052 4

Réf. Description

N° d’article

Qté

Rondelle plate 3/8” diam.

S4612-00600-002 6

Écrou autobloquant 3/8” nc

S4186-10600-022 6

Espaceur 1” D.E. X .531” D.I. X 1/4”

Q2211-10003

6

Boulon hex. 3/8” nc X 1-1/2”

S1711-00612-052 2

1) (Voir schéma A).

Fixer les

(2)

crochets

à l’adaptateur

à

l’aide des

(8)

boulons de carrosserie

5/16” nc X 1”

et de

(8)

écrous

autobloquants

5/16” nc

.

Installation sur modèles POLARIS X2, allez à l’étape 2.

Installation sur modèles POLARIS TOURING, allez à l’étape 5.

MODÈLES POLARIS X2 :

2) (Voir schéma B).

Fixer la partie avant de l’adaptateur

au

châssis à l’aide de

(2)

boulons hex.

3/8” nc X 1”

, de

(4)

rondelles

plates

3/8” diam.

et de

(2)

écrous autobloquants

3/8” nc

(visser

les premiers filets seulement).

3) (Voir schéma B).

Fixer la partie arrière gauche de l’adaptateur

au châssis à l’aide d’un boulon hex.

3/8” nc X 1”

, d’une

rondelle plate

3/8” diam.

et d’un écrou autobloquant

3/8” nc

(visser les premiers filets seulement).

4) (Voir schéma B).

Fixer la partie arrière droite de l’adaptateur

au châssis à l’aide d’un boulon hex.

3/8” nc X 1”

et d’un écrou

autobloquant

3/8” nc

. Resserrer tous les boulons et les écrous.

ALLEZ À L’ÉTAPE 8.

MODÈLES POLARIS TOURING :

5) (Voir schéma C).

Fixer la partie avant gauche de l’adaptateur

au châssis à l’aide d’un boulon hex.

3/8” nc X 1”

, d’une rondelle

plate

3/8” diam.

et d’un écrou autobloquant

3/8” nc

(visser les

premiers filets seulement).

6) (Voir schéma C).

Fixer la partie avant droite de l’adaptateur

au châssis à l’aide d’un boulon hex.

3/8” nc X 1”

et d’un écrou

autobloquant

3/8” nc

(visser les premiers filets seulement).

7) (Voir schéma C).

Fixer la partie arrière de l’adaptateur

au

châssis à l’aide de

(2)

boulons hex.

3/8” nc X 1”

, d’une rondelle

plate

3/8” diam.

et de

(2)

écrous autobloquants

3/8” nc

.

Resserrer tous les boulons et les écrous.

ALLEZ À L’ÉTAPE 8.

ESPACEURS DE GUIDE À ROULEAUX POUR UTILISATION

AVEC CHÂSSIS «CLICK’N GO»

8) (Voir schéma D).

Installer les

(6)

espaceurs

1” D.E. X .531” D.I. X 1/4”

et fixer à l’aide des

(2)

boulons hex.

3/8” nc X 1-1/2”

et de

(2)

écrous autobloquants

3/8” nc

tel qu’illustré.

schéma C

MODÈLES

POLARIS TOURING

VUE CÔTÉ DROIT

MODÈLES

POLARIS X2

VUE CÔTÉ DROIT

avant du

véhicule

schéma D
