INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073451
Polaris Sportsman 600, 700, 800
Réf. Description
N° d’article Qté
Adaptateur
2810094-1000 1
Boulon en «U»
5/16” nc X 1.06” X 2.75”
S2215-D1639-002 2
Rondelle plate 5/16” diam.
S4612-00500-002 3
Écrou autobloquant 5/16” nc
S4186-10500-022 7
Boulon hex. 5/16” nc X 1-1/2”
S1711-00512-022 1
Support de fixation
81-485-3010
1
Espaceur
9/16” D.E. X .322” D.I. X 1/2”
Q2212-10018 1
Réf. Description
N° d’article Qté
Boulon en «U»
5/16” nc X 2-1/4” X 1-1/16”
51-223-8030
1
Espaceur
3/4” D.E. X .438” D.I. X .460”
Q2211-10003 6
Boulon hex. 3/8” nc X 1-1/4”
S1711-00612-052 2
Écrou autobloquant 3/8” nc
S4186-10600-022 2
ATTACHE DE PELLE
1) (Voir schéma A).
Fixer la partie arrière de l’adaptateur au châssis à l’aide de
(2)
boulons en «U»
5/16” nc X 1.06” X 2.75”
, de
(2)
rondelles plates
5/16” diam.
et de
(4)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie avant gauche de l’adaptateur au châssis à l’aide d’un boulon hex.
5/16” nc X 1-1/2”
, du support de fixation ,
de l’espaceur
9/16” D.E. X .322” D.I. X 1/2”
et d’un écrou autobloquant
5/16” nc
(visser les premiers filets seulement).
Fixer la partie avant droite de l’adaptateur au châssis à l’aide d’un boulon en «U»
5/16” nc X 2-1/4” X 1-1/16”
, d’une rondelle
plate
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
. Resserrer tous les boulons et les écrous.
ESPACEURS DE GUIDE À ROULEAUX POUR UTILISATION AVEC CHÂSSIS «CLICK’N GO»
1) (Voir schéma B).
Installer les
(2)
espaceurs
3/4” D.E. X .438” D.I. X .460”
et fixer à l’aide de
(2)
boulons hex.
3/8” nc X 1-1/4”
et de
(2)
écrous autobloquants
3/8” nc
tel qu’illustré.
1
2
2
3
4
5
6
7
8

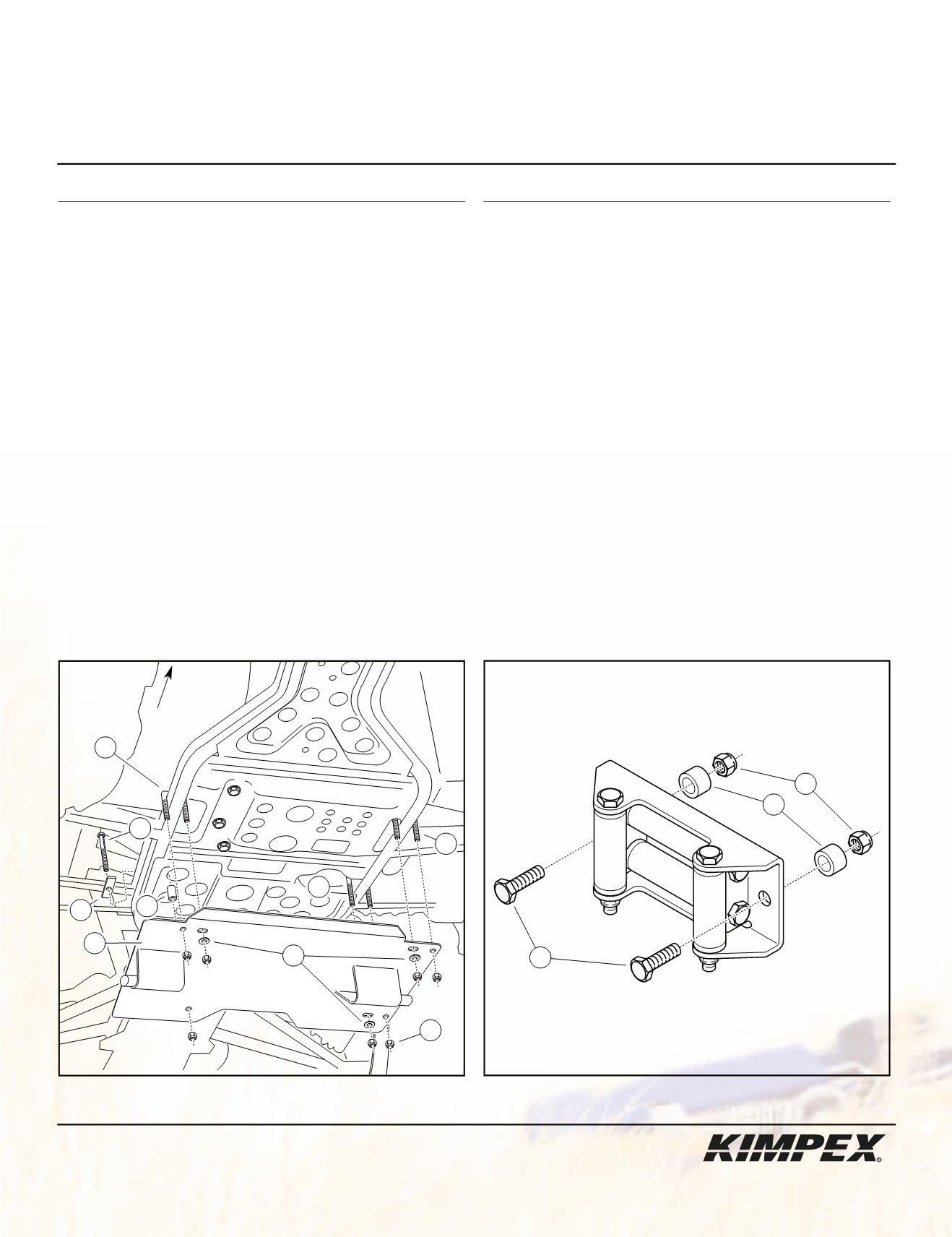

schéma A
arrière du
véhicule
schéma B
