INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073468
Polaris Sportsman XP et X2 2010

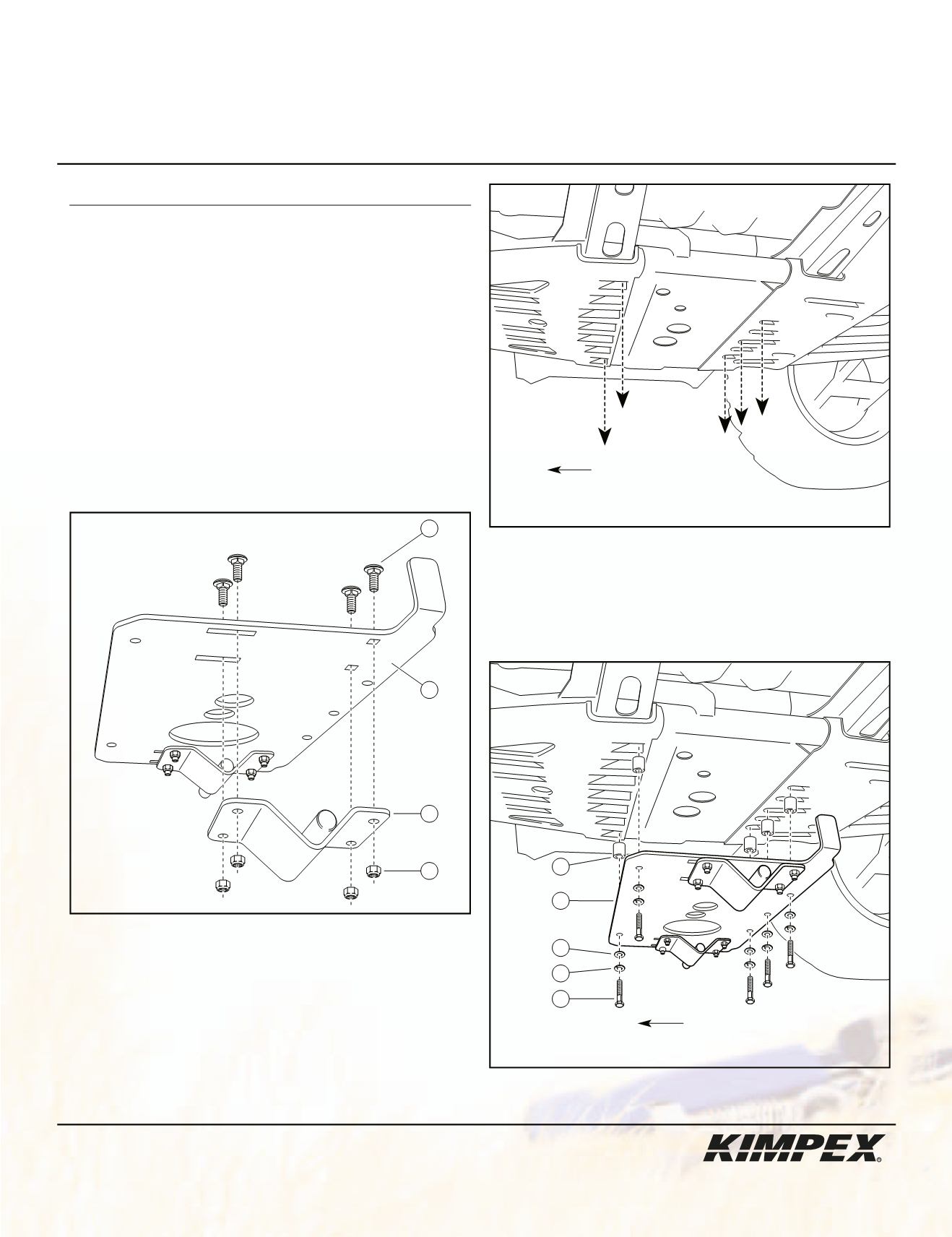

schéma A
Réf. Description
N° d’article
Qté
Adaptateur
2810289-1000 1
Crochet
7Q2507-1000
2
Espaceur 9/16” D.E. X 11/16” Q2212-10056
5
Boulon hex. M6-1.0 X 40mm S1111-06040-0D1 5
Boulon de carrosserie
5/16” nc X 1”
S2412-0D016-002 8
Écrou autobloquant 5/16” nc S4186-10500-022 8
Rondelle frein M6
S4511-M0600-001 5
Rondelle plate M6
S4651-M0600-0E1 5
Vis autotaraudeuse M6 X 20mm
S0000-M0000-000
2
1) (Voir schéma A)
Fixer les
(2)
crochets
à l’adaptateur
à l’aide des
(8)
boulons de carrosserie
5/16” nc X 1”
et des
(8)
écrous
autobloquants
5/16” nc
.
3) (Voir schéma C)
Fixer l’adaptateur au châssis à l’aide des
(5)
boulons hex.
M6-1.0 X 40mm
, des
(5)
rondelles freins
M6
, des
(5)
rondelles
plates
M6
et des
(5)
espaceurs
9/16” D.E. X 11/16”
.
Pour les modèles SPORTSMAN XP, voir étapes 2 et 3.
Pour les modèles SPORTSMAN X2, voir étapes 4 à 6.
Modèles SPORTSMAN XP :
2) (Voir schéma B)
Retirer et jeter les cinq boulons retenant les plaques protec-
trices au châssis tel qu’illustré.
2
1
5
6
schéma C
4
7
8
1
3
VUE CÔTÉ GAUCHE - MODÈLES XP
avant du véhicule
schéma B
VUE CÔTÉ GAUCHE - MODÈLES XP
avant du véhicule
