139 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
2810301
A-2810301
Réf. Description
N° d’article
Qté
Adaptateur
2810301-1000 1
Crochet
7Q2507-1000
2
Boulon hex. M8-1.25 X 20mm S1111-08020-0D1 4
Boulon de carrosserie
5/16” nc X 1”
S2412-0D016-002 8
Écrou autobloquant 5/16” nc S4186-10500-022 8
Rondelle frein M8
S4511-M0800-001 4
Rondelle plate M8
S4612-M0840-0K1 2

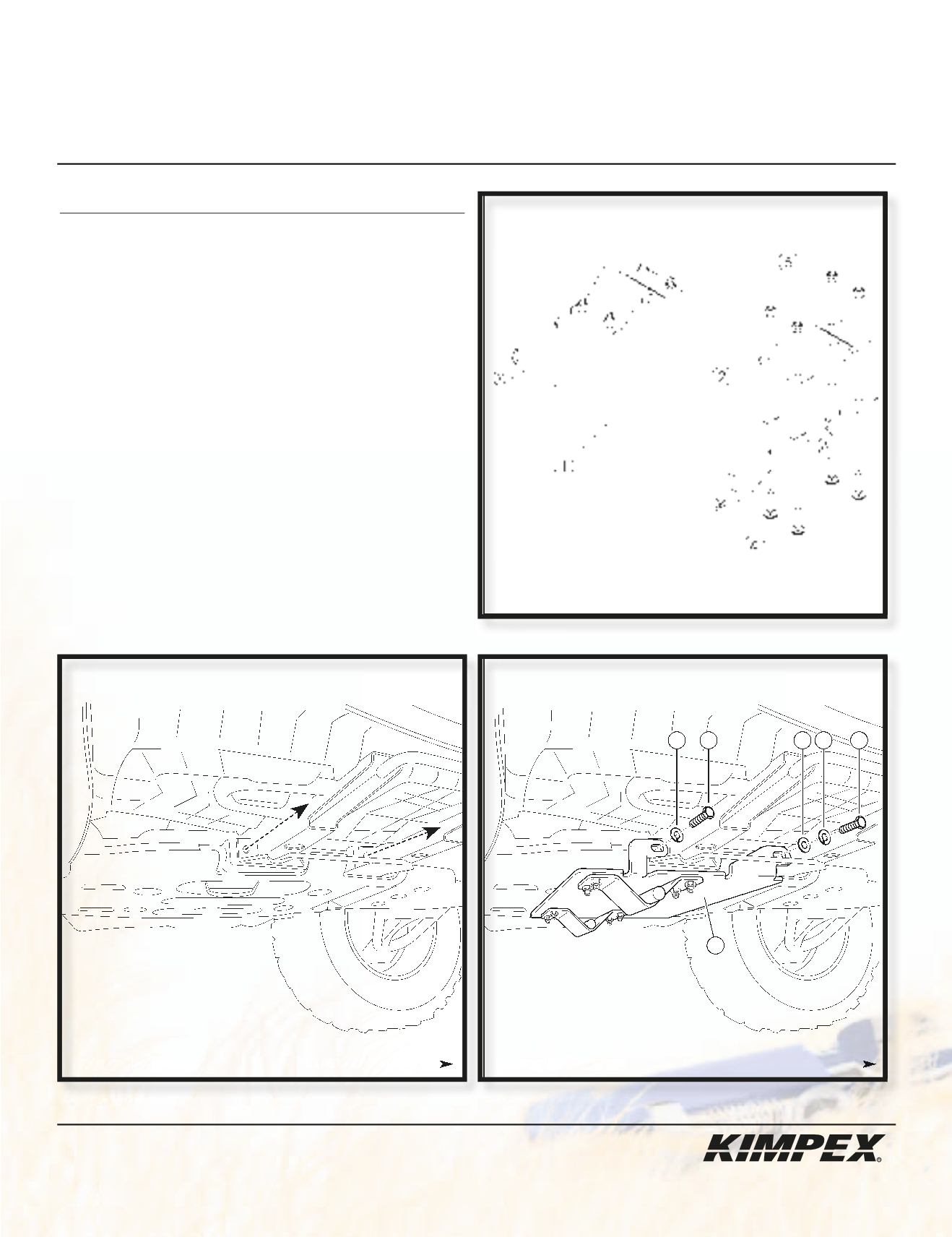

1) (Voir schéma A).
Fixer les
(2)
crochets
à l’adaptateur
à l’aide des
(8)
boulons de carrosserie
5/16” nc X 1”
et
des
(8)
écrous autobloquants
5/16” nc
.
2) (Voir schéma B).
Retirer et jeter les quatre vis mécaniques
(deux de chaque côté) retenant les repose-pieds au châssis
tel qu’illustré.
3) (Voir schéma C).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
M8-1.25 X 20mm
, de
(2)
rondelles freins
M8
et de
(2)
rondelles plates
M8
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur au châssis à l’aide
de
(2)
boulons hex.
M8-1.25 X 20mm
et de
(2)
rondelles
freins
M8
. Resserrer tous les boulons.
schéma A
schéma C
1
3 6 7
3 6
VUE CÔTÉ DROIT
avant du véhicule
avant du véhicule
schéma B
VUE CÔTÉ DROIT
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 273501
Sym Quad Lander 600
