INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073468
Polaris Sportsman XP et X2 2010
Modèles SPORTSMAN X2 :
4) (Voir schéma D)
Retirer et jeter les deux boulons retenant la plaque protec-
trice au châssis tel qu’illustré.
6) (Voir schéma F)
Fixer la partie arrière de l’adaptateur au châssis à l’aide
de
(2)
boulons hex.
M6-1.0 X 40mm
, de
(2)
rondelles freins
M6
, de
(2)
rondelles plates
M6
et de
(2)
espaceurs
9/16” D.E. X 11/16”
(visser les premiers filets seulement).
Fixer la partie avant de l’adaptateur
au châssis à l’aide
de
(2)
boulons hex.
M6-1.0 X 40mm
, de
(2)
rondelles freins
M6
et de
(2)
rondelles plates
M6
. Resserrer tous les
boulons.
5) (Voir schéma E)
Visser les
(2)
vis autotaraudeuses
M6-1.0 X 20mm
aux
endroits illustrés. Retirer les vis autotaraudeuses.

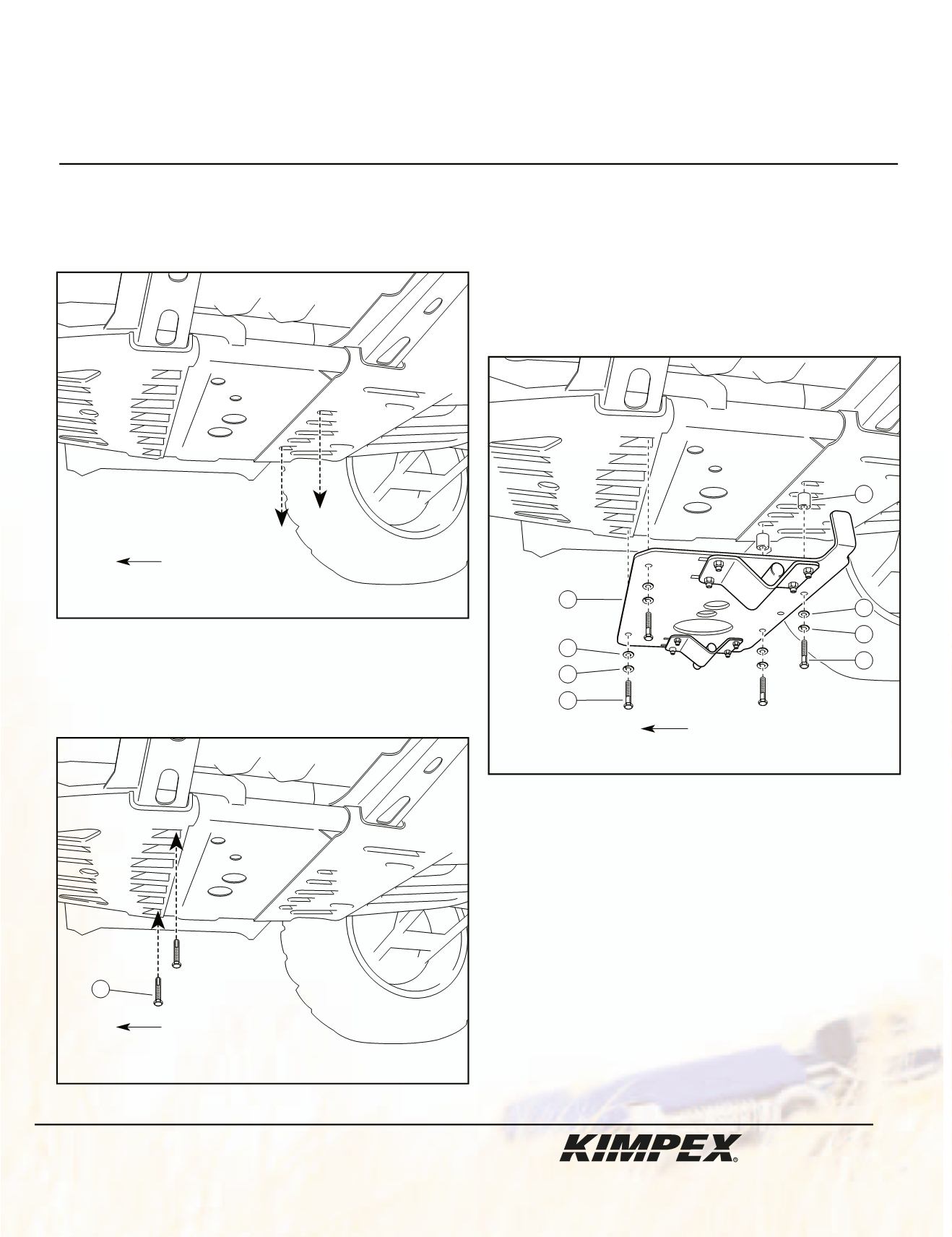

schéma D
VUE CÔTÉ GAUCHE - MODÈLES X2
avant du véhicule
schéma E
9
VUE CÔTÉ GAUCHE - MODÈLES X2
avant du véhicule
schéma F
4
7
8
1
4
7
8
3
VUE CÔTÉ GAUCHE - MODÈLES X2
avant du véhicule
