135 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-2810297
2810297
1/2
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 173227
Honda TRX 420
Réf. Description
N° d’article
Qté
Adaptateur
2810216-1000 1
Boulon hex. M6 X 30mm
S1111-06030-0D1 2
Boulon de carrosserie 5/16” nc X 3/4” S2412-0D012-002 8
Boulon en «U» 1/4” nc X 1-1/8”
S2215-C1832-002 4
Rondelle plate 1/4” diam.
S4612-00400-002 4
Écrou autobloquant 1/4” nc
S4186-10400-022 8
Crochet
7Q2507-1000
2
Écrou autobloquant 5/16” nc
S4186-10500-022 8

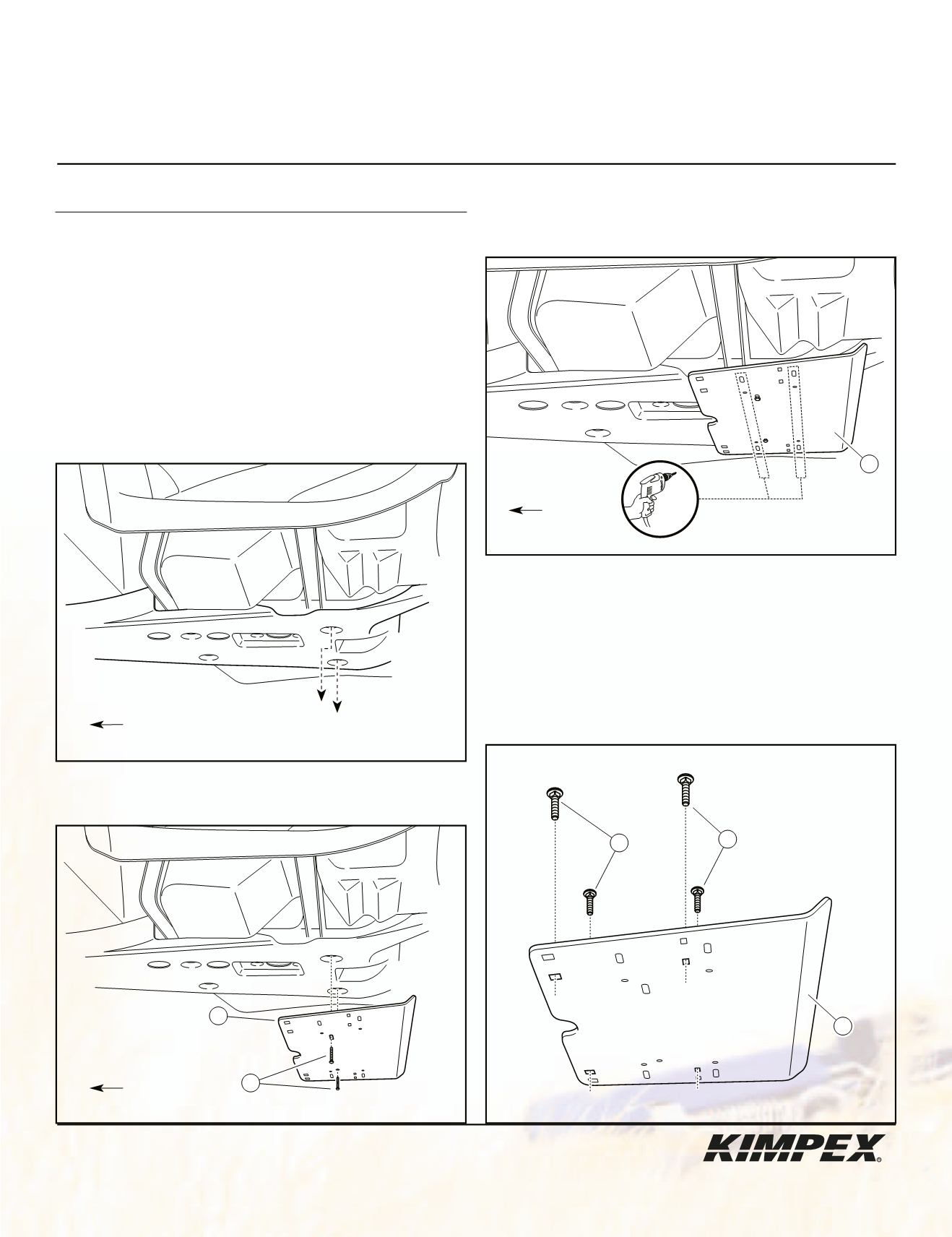

VUE CÔTÉ GAUCHE
1)
Retirer les deux vis mécaniques retenant le protecteur de plas-
tique au châssis tel qu’illustré.
avant du
véhicule
avant du
véhicule
1
Ø
1/4”
VUE CÔTÉ GAUCHE
avant du
véhicule
1
3
3
1
2
VUE CÔTÉ GAUCHE
2)
Positionner l’adaptateur
et maintenez-le en place à l’aide
des
(2)
boulons hex.
M6 X 30mm
.
3)
Utiliser l’adaptateur
comme gabarit. À l’aide d’un foret
1/4” diam. percer les trous de montage dans le protecteur de
plastique.
4)
Retirer les
(2)
boulons hex.
M6 X 30mm
retenant l’adaptateur
installés à l’
étape 2
et réinstaller les deux vis mécaniques
d’origine retenant le protecteur de plastique au châssis
enlevées à l’
étape 1
.
5)
À l’aide d’un foret 1/2” diam., percer de nouveau les trous de
montage dans le protecteur de plastique percés à l’
étape 3
.
6)
Installer
(4)
boulons de carrosserie
5/16” nc X 3/4”
à l’adapta-
teur tel qu’illustré.
