INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073658
Suzuki Eiger, KingQuad 400, Vinson 500
schéma B
1
2
3 4 5 6
7
avant du
véhicule
Modèles
KingQuad 400
Modèles
Eiger et Vinson 500
Modèles Eiger et Vinson 500
avant du
véhicule
Réf. Description
N° d’article
Qté
Adaptateur
81-780-1000
1
Boulon hex. M10 X 30mm
S1211-10030-0D1 2
Boulon hex. 5/16” X 1-1/4”
S1711-00510-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 2
Espaceur 9/16” D.E. X .322” D.I. X 1/4” Q2212-10059
2
Rondelle Fender 5/16” D.I. X 1-1/8” D.E. S4614-00500-072 2
Écrou autobloquant 5/16” nc
S4186-10500-022 2
VUE CÔTÉ
GAUCHE
VUE CÔTÉ
GAUCHE
schéma A

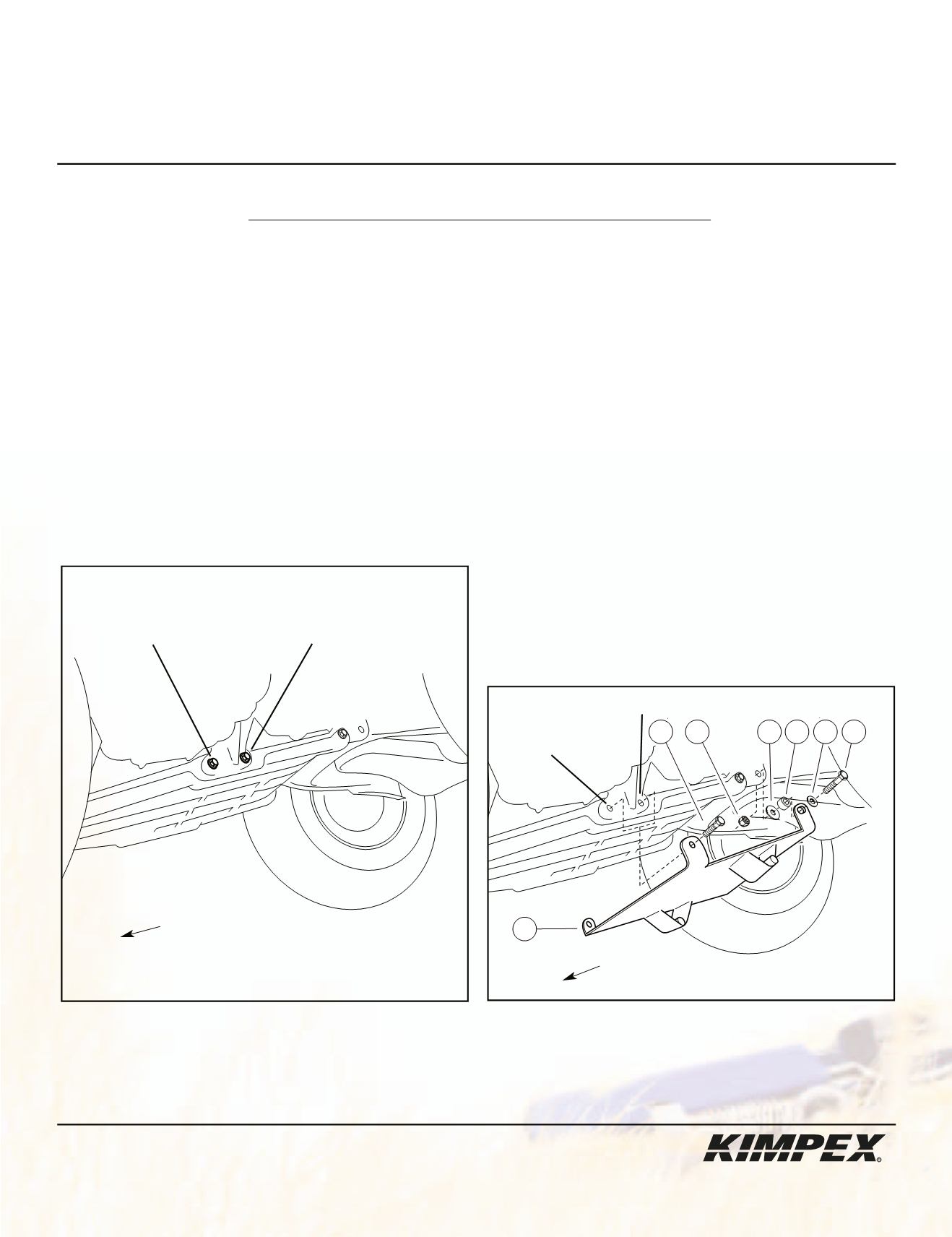

1) (Voir schéma A).
Enlever les deux boulons d’origine (un de chaque côté) retenant
les repose-pieds au châssis.
NOTE :
Prendre soin de retirer le boulon correspondant au
modèle.
2) (Voir schéma B).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
M10 X 30mm
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1-1/4”
, de
(2)
rondelles plates
5/16” diam.
, de
(2)
espaceurs
9/16” D.E. X .322” D.I. X 1/4”
, de
(2)
rondelles
Fender
5/16” D.I. X 1-1/8” D.E.
et de
(2)
écrous autobloquants
5/16” nc
.
NOTE :
Prendre soin d’utiliser le bon trou de montage corres-
pondant au modèle.
Resserrer tous les boulons et les écrous.
Modèles
KingQuad 400
