INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073723
Yamaha Kodiak 400, 450 Ultramatic
Réf. Description
N° d’article
Qté
Adaptateur
81-888-1000
1
Boulon en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
S2215-C1832-002 2
Rondelle plate 1/4” diam.
S4612-00400-002 2
Écrou autobloquant 1/4” nc
S4186-10400-022 4
Boulon hex. 5/16” nc X 2”
S1711-00516-022 4
Rondelle frein 5/16” diam.
S4511-00500-002 4
Rondelle plate 5/16” diam.
S4612-00500-002 6
Support de fixation fileté
81-888-4000
2
Attache avant (Kodiak 400)
81-888-2000
1
Boulon hex. 5/16” nc X 3/4”
S1711-00506-022 4
Écrou autobloquant 5/16” nc
S4186-10500-022 4
Attache avant (Kodiak 450 Ultramatic) 81-888-5000
1

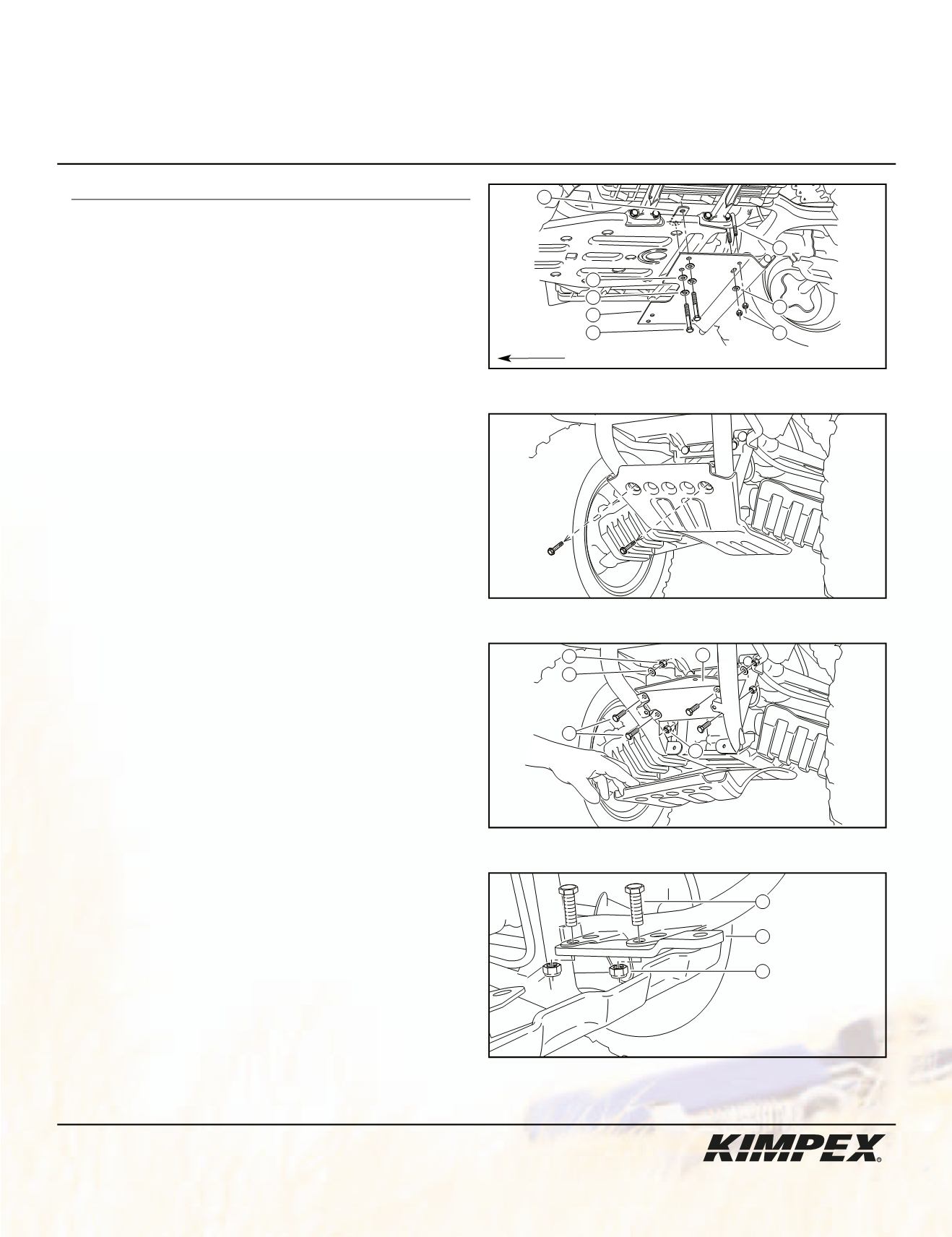

1) (Voir schéma A).
Fixer la partie arrière de l’adaptateur
au
châssis à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
,
de
(2)
rondelles plates
1/4” diam.
et de
(4)
écrous autobloquants
1/4” nc
(visser les premier filets seulement).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(4)
boulons hex.
5/16” nc X 2”
, de
(4)
rondelles freins
5/16” diam.
,
de
(4)
rondelles plates
5/16” diam.
et de
(2)
supports de fixation
filetés . Resserrer tous les boulons et les écrous.
2) (Voir schéma B).
Enlever les deux boulons avant retenant le
protecteur de plastique au pare-chocs.
Pour les modèles Kodiak 400, voir étape 3.
Pour les modèles Kodiak 450 Ultramatic, voir étape 4.
3) Modèles Kodiak 400 : (Voir schéma C).
Fixer la partie
inférieure de l’attache avant aux tubes du pare-chocs à l’aide
de
(2)
boulons hex.
5/16” nc X 3/4”
et de
(2)
écrous autobloquants
5/16” nc
(visser les premier filets seulement).
Fixer la partie supérieure de l’attache avant aux tubes du pare-
chocs à l’aide de
(2)
boulons hex.
5/16” nc X 3/4”
, de
(2)
rondelles
plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.
4) Modèles Kodiak 450 Ultramatic : (Voir schéma D).
Fixer
l’attache avant
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 3/4”
et de
(2)
écrous autobloquants
5/16” nc
.
5)
Fixer le protecteur de plastique au pare-chocs à l’aide des deux
boulons enlevés à l’étape
2
.
Note :
La hauteur de levage de la pelle peut être ajustée en
installant le mousqueton sur différentes mailles de la chaîne
de levage.
12
10
11
schéma D
5
1
6
7
4
3
2
8
schéma A
schéma B
9
10
11
7
11
schéma C
Avant du véhicule
VUE AVANT
VUE AVANT
VUE AVANT
DROITE
400
450 Ultramatic
