INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073772
Yamaha Rhino
Réf. Description
N° d’article
Qté
Adaptateur
2810057-1000 1
Boulon hex. M6 X 30mm S1111-06030-0D1 5
Rondelle plate 1/4” diam.
S4612-00400-092 5
1)
Retirer les cinq boulons retenant la partie arrière de la
plaque protectrice avant au châssis.
2)

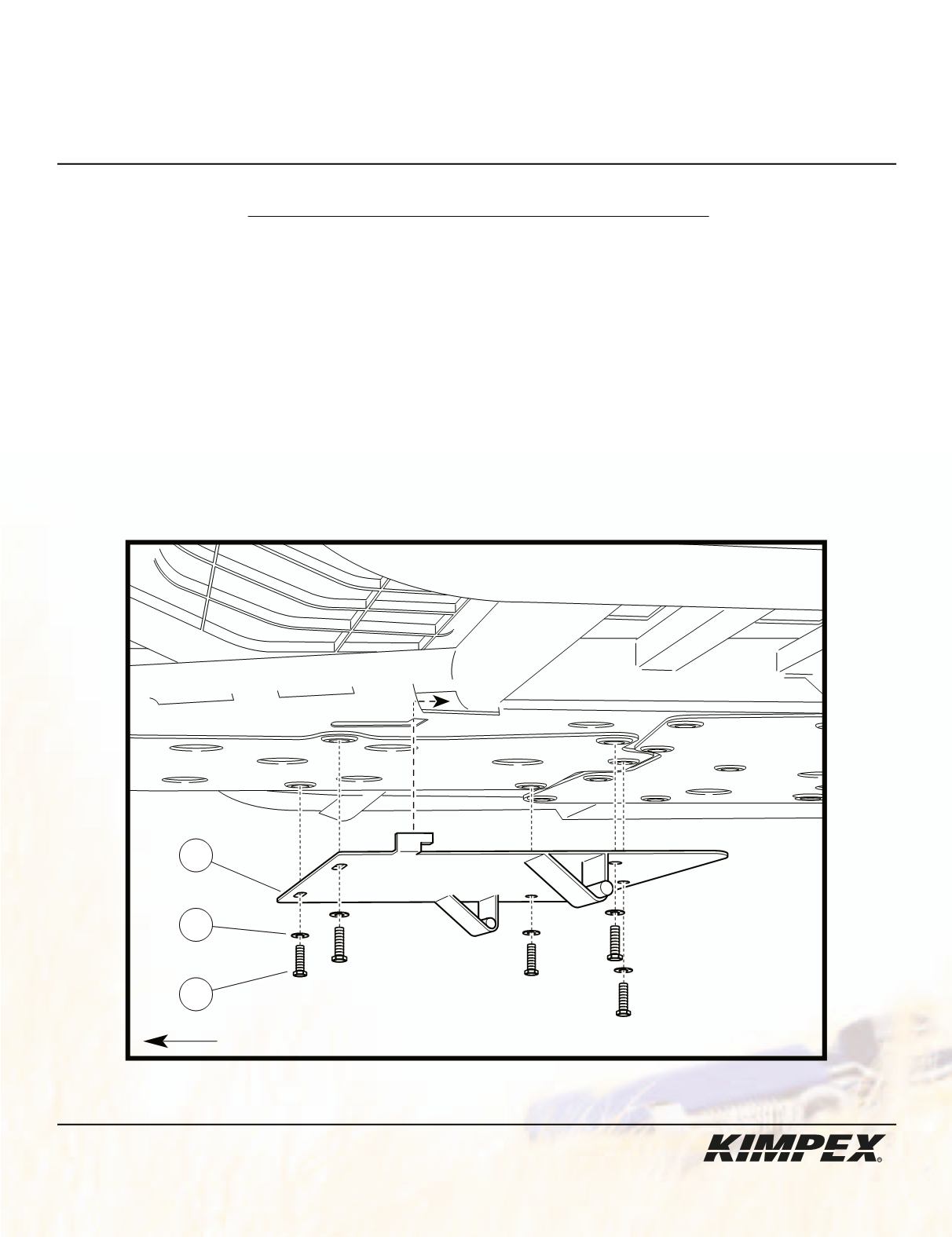

Positionner l’adaptateur
sous le châssis et glisser
vers l’arrière. Fixer l’adaptateur au châssis à l’aide
des
(5)
boulons hex.
M6 X 30mm
et des
(5)
rondelles
plates
1/4” diam.
tel qu’illustré.
1
3
2
avant du véhicule
VUE CÔTÉ
GAUCHE
