153 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-2810098 Rév B.
2810098
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073671
Suzuki KingQuad 700, 750
Réf. Description
N° d’article
Qté
Adaptateur
2810098-1000
1
Boulon hex. M10 X 30mm
S1111-10035-0D1 2
Rondelle frein M10
S4511-M1000-001 2
Boulon hex. 5/16” nc X 1”
S1711-00508-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 2
Espaceur 9/16” D.E. X .322 D.I. X 1/4”
Q2212-10059
2
Rondelle Fender 5/16” D.I. X 1-1/8” D.E.
S4614-00500-072 2
Écrou autobloquant 5/16” nc
S4186-10500-022 2
1)
Retirer et jeter les deux boulons avant (un de chaque côté) retenant les repose-pieds au chassis.
2)
Fixer la partie avant de l’adaptateur au châssis à l’aide de
(2)
boulons hex.
M10 X 30mm
et de
(2)
rondelles freins
M10
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1”
, de
(2)
rondelles plates
5/16” diam.
, de
(2)
espaceurs
9/16” D.E. X .322” D.I. X 1/4”
, de
(2)
rondelles Fender
5/16” D.I. X 1-1/8” D.E.
et de
(2)
écrous
autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.

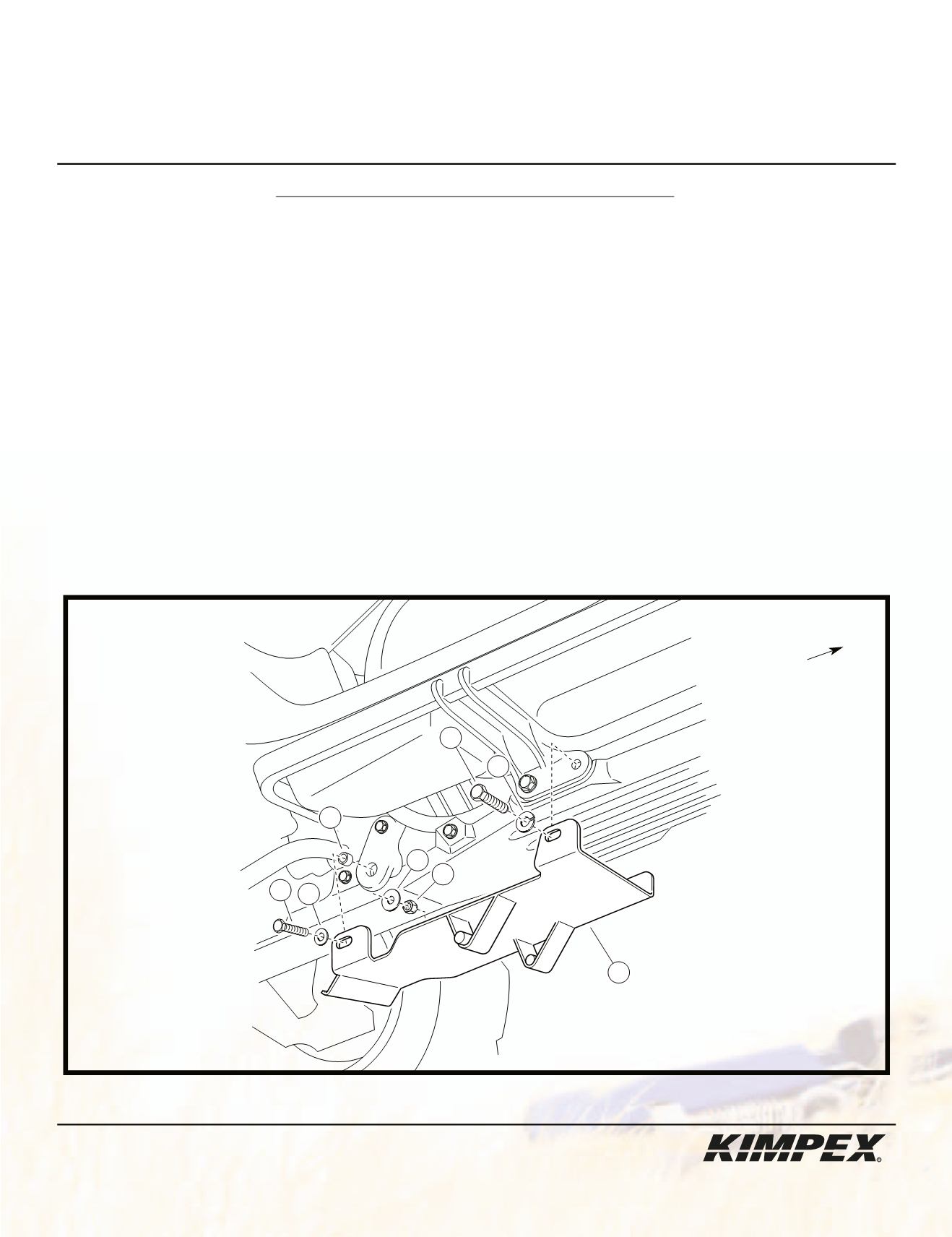

1
2
4 5
6
7
8
3
VUE
CÔTÉ DROIT
avant du
véhicule
