157 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-615 ( F-47)
81-771
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073609
Suzki QuadRunner 500
1
8
7 6
9
4 3 2
5

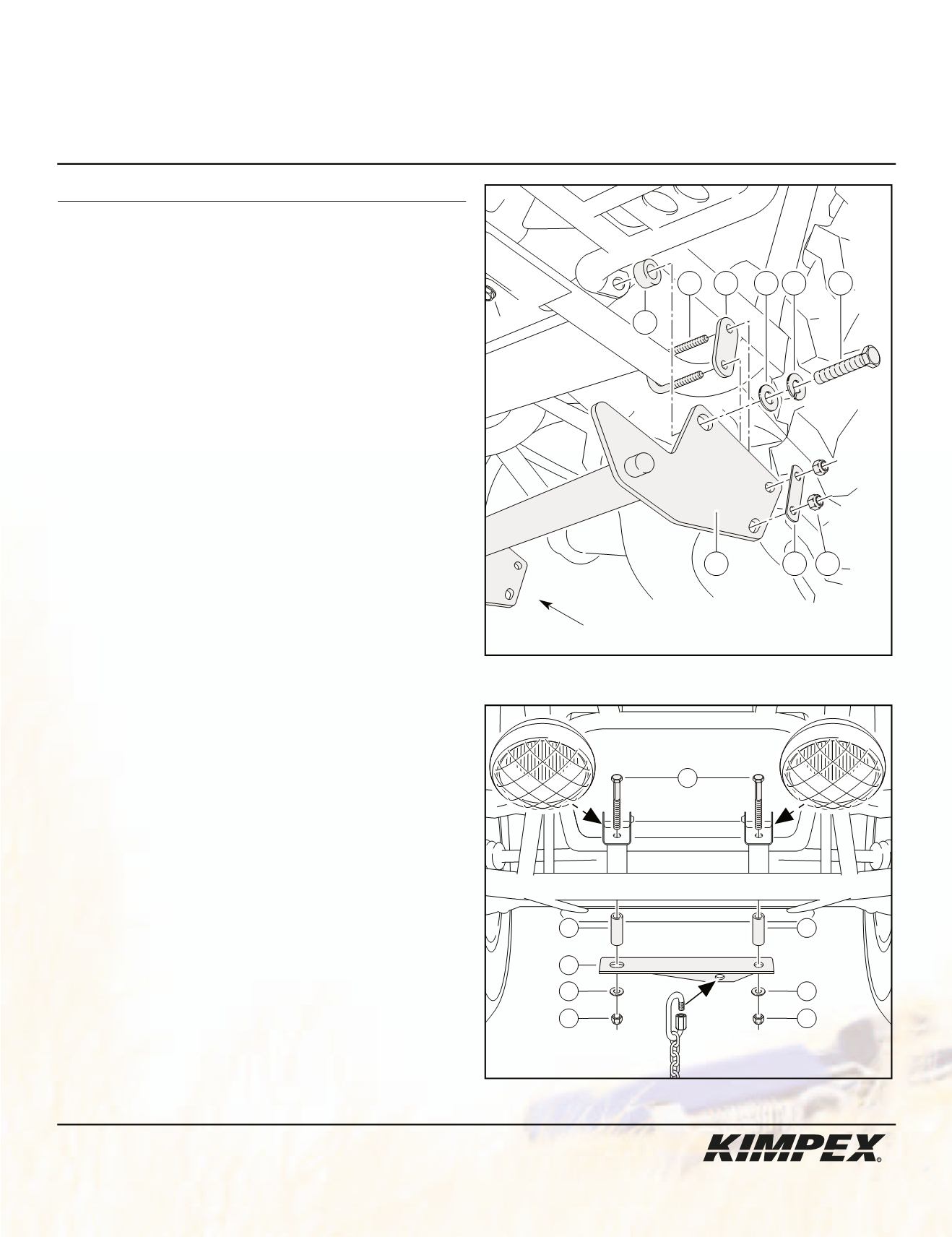

schéma A
schéma B
avant du
véhicule
Réf. Description
N° d’article Quantité
Adaptateur
81-771-1000
1
Boulon hex. M8 X 30 mm S1111-08030-0D1 2
Rondelle frein 5/16” diam.
S4511-00500-002 2
Rondelle plate 5/16” diam.
S4612-00500-002 4
Espaceur
5/8” D.E. X .385” D.I. X 3/16” Q2212-10024
2
Boulon en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
S2215-C1832-002 2
Espaceur pour boulon en «U» 81-771-3010
2
Plaque pour boulon en «U»
S2251-C1800-002 2
Écrou autobloquant 1/4” nc S4186-10400-022 4
Attache avant
81-771-2000
1
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
Espaceur
5/8” D.E. X .385” D.I. X 1-1/8” Q2212-10029
2
Écrou autobloquant 5/16” nc S4186-10500-022 2
10
11
4
13
12
4
13
12
1) (Voir schéma A).
Enlever les deux boulons d’origine
retenant les repose-pieds au châssis. Fixer la partie avant
de l’adaptateur au châssis à l’aide de
(2)
boulons hex.
M8 X 30 mm
, de
(2)
rondelles freins
5/16” diam.
,
de
(2)
rondelles plates
5/16” diam.
et de
(2)
espaceurs
5/8” D.E. X .385” D.I. X 3/16”
(visser les premiers filets
seulement).
Fixer la partie arrière de l’adaptateur
à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
, de
(2)
espaceurs pour boulon en «U» , de
(2)
plaques pour
boulon en «U»
et de
(4)
écrous autobloquants
1/4” nc
. Resserrer tout les boulons et les écrous.
2) (Voir schéma B).
Enlever les deux boulons d’origine
retenant les phares avant. Fixer l’attache avant
aux supports des phares à l’aide de
(2)
boulons hex.
5/16” nc X 2”
, de
(2)
espaceur
5/8” D.E. X .385” D.I. X 1-1/8”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous
autobloquants
5/16” nc
.
3)
Refixer les phares avant à l’aide des deux boulons
enlevés à l’étape
2
et ajuster la visée des phares.
Note :
La hauteur de levage de la pelle peut être ajustée en
installant le mousqueton sur différentes mailles de la
chaîne de levage.
VUE ARRIÈRE GAUCHE
VUE AVANT
