213 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
81-215, 81-216,
81-217, 81-218,
81-219
A-498 (F-30)
INSTRUCTIONS D'ASSEMBLAGE
CHÂSSIS POUR PELLE À NEIGE
Kimpex
# 072288

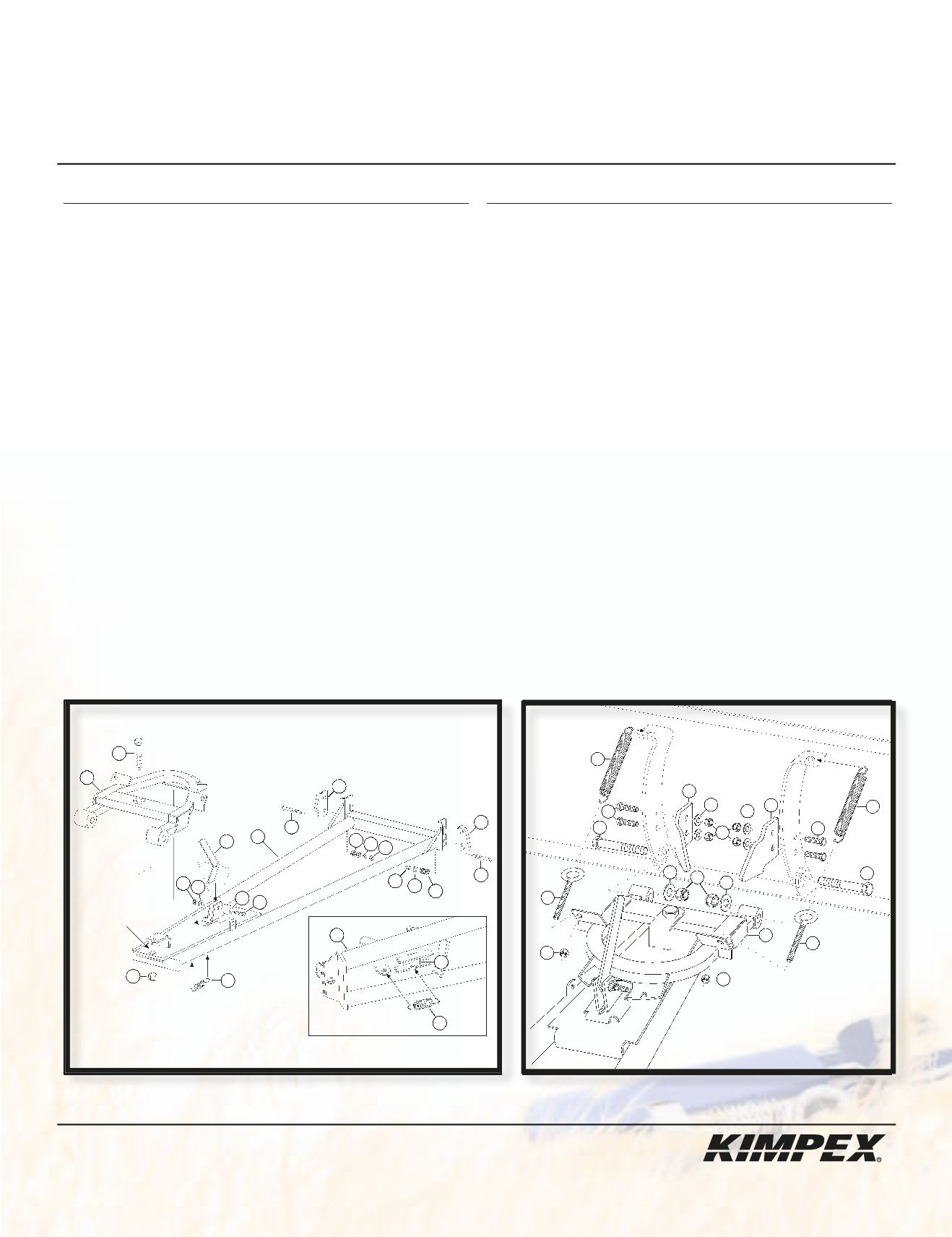

schéma A
schéma B
Réf. Description
N° d’article
Quantité
Crochet
81-210-3000
2
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
Ressort de compression
81-210-4500
2
Rondelle plate 5/16” diam.
S4612-00500-002 8
Écrou autobloquant 5/16” nc S4186-10500-022 9
Levier
81-215-3100
1
Châssis d’attache
81-215-1000
1
Boulon hex. 5/16” nc X 1-1/2” S1711-00512-022 1
Ressort de levier
81-210-4400
1
Pivot d’attache
81-215-2000
1
Réf. Description
N° d’article
Quantité
Boulon hex. 5/8” nc X 3”
S1711-01024-022 1
Écrou autobloquant 5/8” nc S4186-11000-022 1
Butée gauche
81-215-3300
1
Boulon hex. 5/16” nc X 1”
S1711-00508-022 4
Butée droite
81-215-3400
1
Boulon hex. 1/2” nc X 3”
S1711-00824-022 2
Rondelle plate 1/2” diam.
S4612-00800-002 2
Écrou autobloquant 1/2” nc S4186-10800-022 2
Ressort
81-210-4300
2
Boulon à oeil 5/16” nc X 3-1/4” S2231-05131-020 2
Étapes 1-2-3 (Voir schéma A)
1)
Fixer les
(2)
crochets
à l’attache rapide à l’aide des
(2)
boulons hex.
5/16” nc X 2”
, des
(2)
ressorts de compression
3/8” diam. X 1”
, des
(2)
rondelles plates
5/16” diam.
et des
(2)
écrous autobloquants
5/16” nc
.
2)
Fixer le levier
à l’attache avant du châssis
à l’aide du boulon hex.
5/16” nc X 1-1/2”
, des
(2)
rondelles plates
5/16” diam.
et de l’écrou autobloquant
5/16” nc
. Insérer le ressort du levier au levier et à l’oeillet du châssis.
3)
Insérer le positionneur sous l’attache avant du châssis et fixer le pivot au châssis à l’aide du boulon hex.
5/8” nc X 3”
et de l’écrou autobloquant
5/8” nc
.
Étapes 4-5-6 (Voir schéma B)
4)
Fixer la butée gauche aux deux trous inférieurs de la pelle à l’aide des
(2)
boulons hex.
5/16” nc X 1”
, des
(2)
rondelles
plates
5/16” diam.
et des
(2)
écrous autobloquants
5/16” nc
. Répéter l’étape pour fixer la butée droite .
5)
Fixer le pivot
de la pelle au châssis à l’aide des
(2)
boulons hex.
1/2” nc X 3”
, des
(2)
rondelles plates
1/2” diam.
et
des
(2)
écrous autobloquants
1/2” nc
.
6)
Insérer les
(2)
ressorts
1” diam.
aux trous supérieurs de la pelle et fixer les autres extrémités des ressorts
à l’aide des
(2)
boulons à oeil et des
(2)
écrous autobloquants
5/16” nc
au châssis.
1
2
3 4 5
6
7
9
10
11
12
5
4 5
2
1
8 4
4
3
9
7
6
13
14
4
5
15
10
16
17
19
20
14
4
16
17 18
19
20
5
5
