INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073404
Polaris ATP 500, Magnum 500
2
1
3
4
5

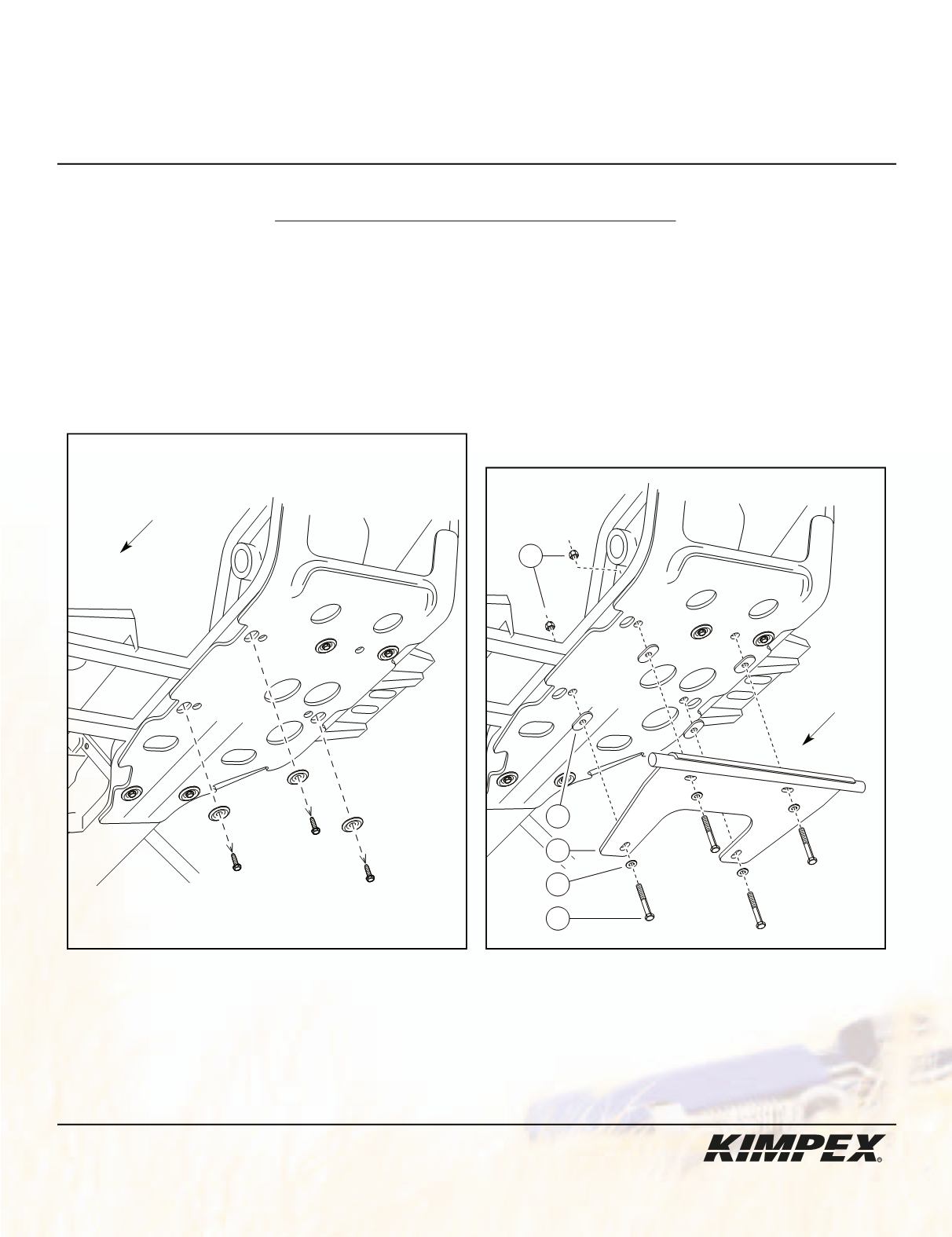

schéma A
schéma B
avant du
véhicule
Réf. Description
N° d’article Quantité
Rondelle plate 5/16” diam.
S4612-00500-002 4
Adaptateur
81-484-1000
1
Boulon hex. 5/16” nc X 2”
S1711-00516-022 4
Espaceur
81-484-2010
4
Écrou autobloquant 5/16” nc S4186-10500-022 4
1) (Voir schéma A).
Enlever les trois boulons et rondelles
d’origine retenant la plaque protectrice au châssis.
2) (Voir schéma B).
Fixer l’avant de l’adaptateur
au
châssis à l’aide de
(4)
boulons hex.
5/16” nc X 2”
, de
(4)
rondelles plates
5/16” diam.
, de
(4)
espaceurs et de
(4)
écrous autobloquants
5/16” nc
.
VUE
ARRIÈRE
GAUCHE
VUE
ARRIÈRE
GAUCHE
avant du
véhicule
