INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073705
Yamaha Wolverine
1
2
3
3

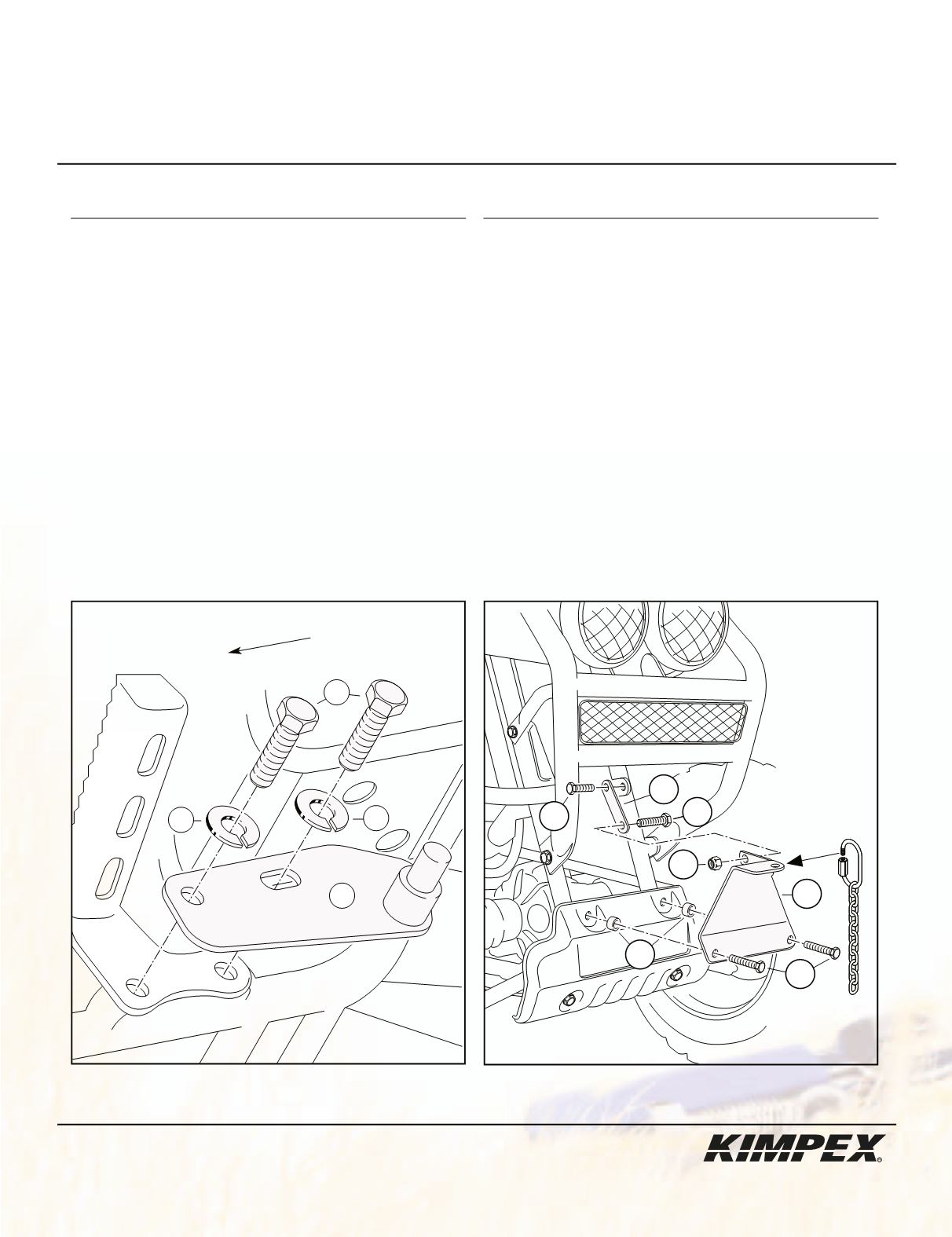

schéma A
schéma B
avant du
véhicule
5
6
7
8
10
11
9
Réf. Description
N° d’article Quantité
Adaptateur gauche
81-885-2000
1
Boulon hex. M10 X 30 mm S1211-10030-0D1 4
Rondelle frein 7/16” diam.
S4511-00700-002 4
Adaptateur droit
81-885-1000
1
Attache avant
81-887-1000
1
Boulon hex. M8 X 30 mm S1111-08030-0D1 2
Réf. Description
N° d’article Quantité
Espaceur 5/8” diam. X 7/16” 51-223-8010
2
Support de fixation
81-887-2000
1
Boulon hex. 5/16” nc X 1”
S1711-00508-022 1
Écrou autobloquant 5/16” nc S4186-10500-022 1
Boulon hex. M8 X 20 mm S1111-08020-0D1 1
1) (Voir schéma A)
Enlever les quatre boulons d’origine retenant les repose-pieds au châssis. Fixer l’adaptateur gauche à l’aide de
(2)
boulons hex.
M10 X 30 mm
et de
(2)
rondelles freins
7/16” diam.
. Répéter l’étape
1
pour l’adaptateur droit .
2) (Voir schéma B)
Enlever les deux boulons d’origine retenant le haut de la plaque protectrice du différentiel. Fixer le bas de l’attache
avant à l’aide de
(2)
boulons hex.
M8 X 30 mm
et de
(2)
espaceurs
5/8” diam. X 7/16”
(visser les premiers filets
seulement). Fixer le haut de l’attache avant à l’aide du support de fixation , d’un boulon hex.
5/16” nc X 1”
,
d’un écrou autobloquant
5/16” nc
et d’un boulon hex.
M8 X 20 mm
.
Resserrer tous les boulons et écrous.
Note:
La hauteur de levage de la pelle peut être ajustée en installant le mousqueton sur différentes mailles de la chaîne
de levage.
VUE CÔTÉ
GAUCHE
VUE
AVANT
