INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073402
Polaris Big Boss 6X6, Magnum, Sportsman 400
2) (Voir schéma B).
Insérer les
(2)
blocs (court) dans les
supports arrière des repose-pieds.
1) (Voir schéma A).
Fixer les
(2)
blocs (long)
aux trous
arrière de l’adaptateur
à l’aide de
(2)
boulons hex.
3/8” nc X 1”
et de
(2)
rondelles freins
3/8” diam.
(visser
les premiers filets seulement).
3) (Voir schéma C).
Insérer les crochets de l’adaptateur
au-dessus des tubes du châssis et fixer l’avant de
l’adaptateur à l’aide de
(2)
boulons hex.
3/8” nc X 1-1/2”
, de
(2)
rondelles freins
3/8” diam.
et de
(2)
douilles
3/4”
diam.
. Resserrer tous les boulons et les écrous.
Réf. Description
N° d’article
Qté
Bloc (long)
81-469-02-1020
2
Adaptateur
81-481-1000
1
Boulon hex. 3/8” nc X 1”
S1711-00608-052 2
Rondelle frein 3/8” diam.
S4511-00600-002 4
Bloc (court)
81-469-02-1030
2
Boulon hex. 3/8” nc X 1-1/2” S1711-00612-052 2
Douille 3/4” diam.
81-469-02-1010
2

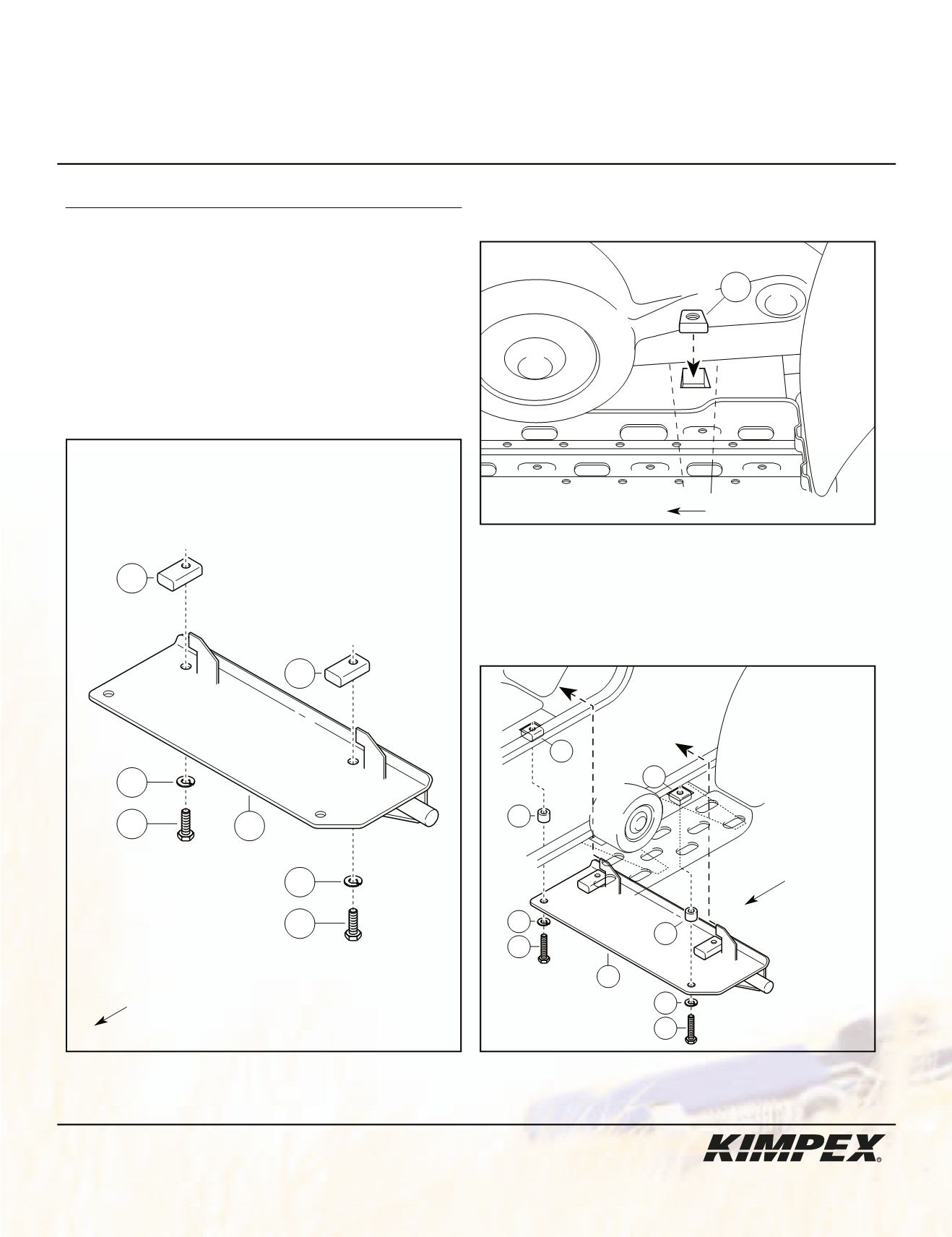

schéma A
schéma B
1
2
4
3
1
4
3
5
VUE CÔTÉ GAUCHE
avant du
véhicule
avant du véhicule
schéma C
5
2
5
7
4
6
7
4
6
VUE CÔTÉ
GAUCHE
avant du
véhicule
