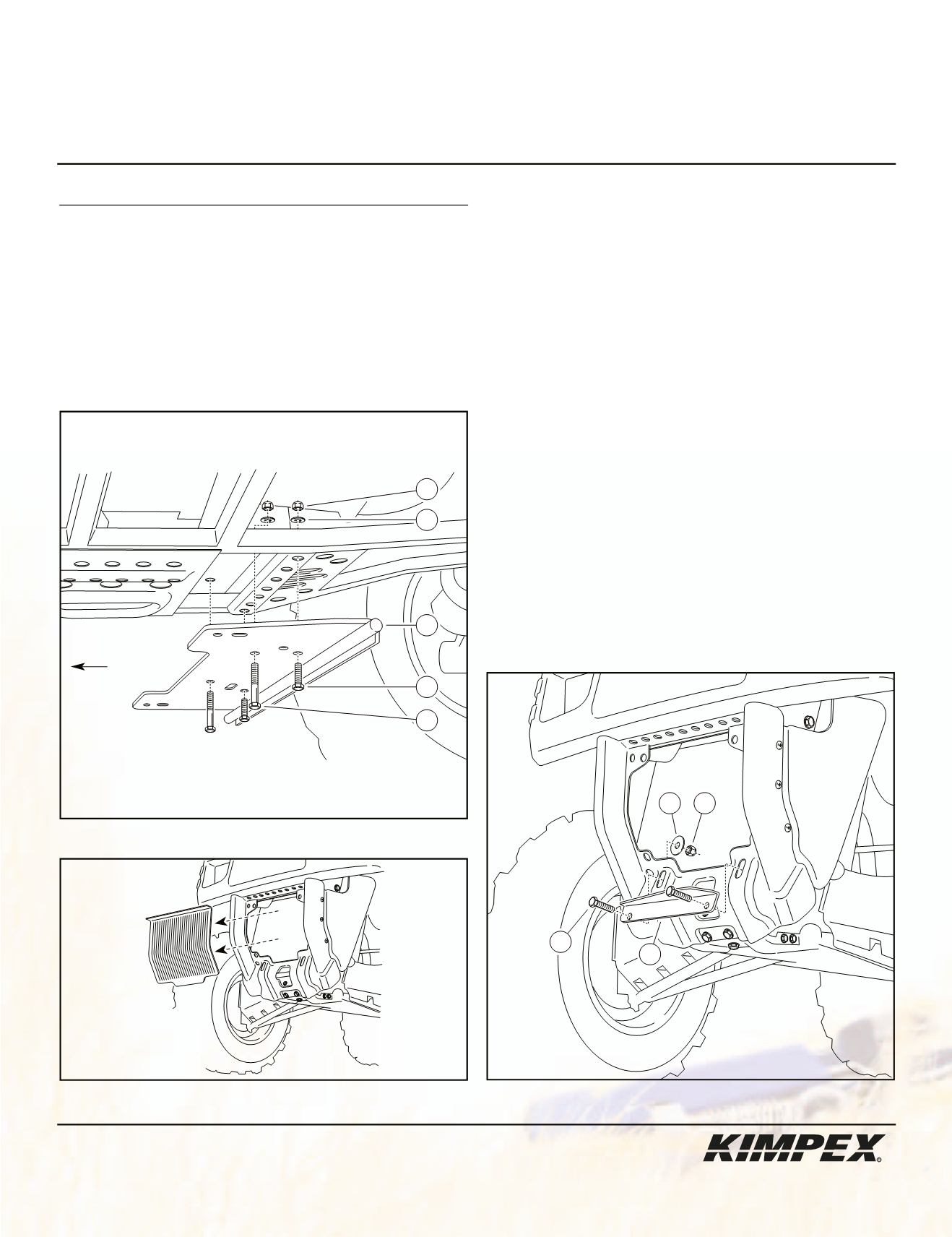

INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073432
Polaris Sportsman 400, 500
schéma B
schéma C
5
6
7 4
1
2
3
4
5
VUE AVANT
VUE AVANT
VUE CÔTÉ GAUCHE
avant du
véhicule
Réf. Description
N° d’article
Qté
Adaptateur
81-483-1000
1
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 4
Écrou autobloquant 5/16” nc S4186-10500-022 6
Boulon hex. 5/16” nc X 1”
S1711-00508-022 4
Attache avant
81-485-2000
1
Rondelle Fender
5/16” D.I. X 1-1/8” D.E.
S4614-00500-075 2
schéma A
1) (Voir schéma A).
Fixer la partie avant de l’adaptateur au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 2”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser
les premiers filets seulement).
Fixer la partie arrière de l’adaptateur au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.
2) (Voir schéma B).
Retirer le protecteur de plastique avant.
3) (Voir schéma C).
Fixer l’attache avant au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1”
, de (2) rondelles Fender
5/16” D.I. X 1-1/8” D.E.
et de
(2)
écrous autobloquants
5/16” nc
.
4)
Réinstaller le protecteur de plastique avant enlevé à l’étape
2
.
Note :
La hauteur de levage de la pelle peut être ajustée en
installant le mousqueton sur différentes mailles de la
chaîne de levage.
