2810245
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-2810245
1/11
ATV
MOUNTING INSTRUCTIONS
FRONT AND REAR A-ARM BRACKET KIT
Kimpex
# 373218
FOR " COMMANDER WIDE TRACK " AND " COMMANDER TREK " TRACK KIT / HONDA TRX 400 98-01
FRONT LEFT AND RIGHT A-ARM BRACKET
*
“Commander Wide Track” Models Only.
Ref. Description
Item No.
Qty
1
Large ball joint spacer
2510039-1-20-2000 2
2
Short ball joint spacer
2510039-1-20-4000 2
3
Tightening spacer
2510039-1-30-4000 2
4
Front anti-rotation assembly
2810203-50
2
5
Front right A-arm bracket
2810245-1000
1
Front left A-arm bracket
2810245-2000
1
6
Front right A-arm clamping plate 2810245-3000
1
Front left A-arm clamping plate 2810245-4000
1
7
3/8” nc X 2-1/4” hex bolt
S1711-00618-052 8
Ref. Description
Item No.
Qty
8
3/8” nc X 3-1/2” hex bolt
S1711-00628-052 2
9
1/2” nc X 2-1/2” carriage bolt
S2412-0G040-0A2 2
10
1/2” nf nut
S4111-20800-022 2
11
3/8” nc self-locking nut
S4186-10600-022 10
12
1/2” nc self-locking nut
S4186-10800-022 2
13
3/8” dia flat washer
S4612-00600-002 4
14
3/8” I.D. X 1-1/4” O.D. X .120”
Fender washer
S4614-00600-082 4
15
1/2” nf ball joint
S9113-C0500-002 2

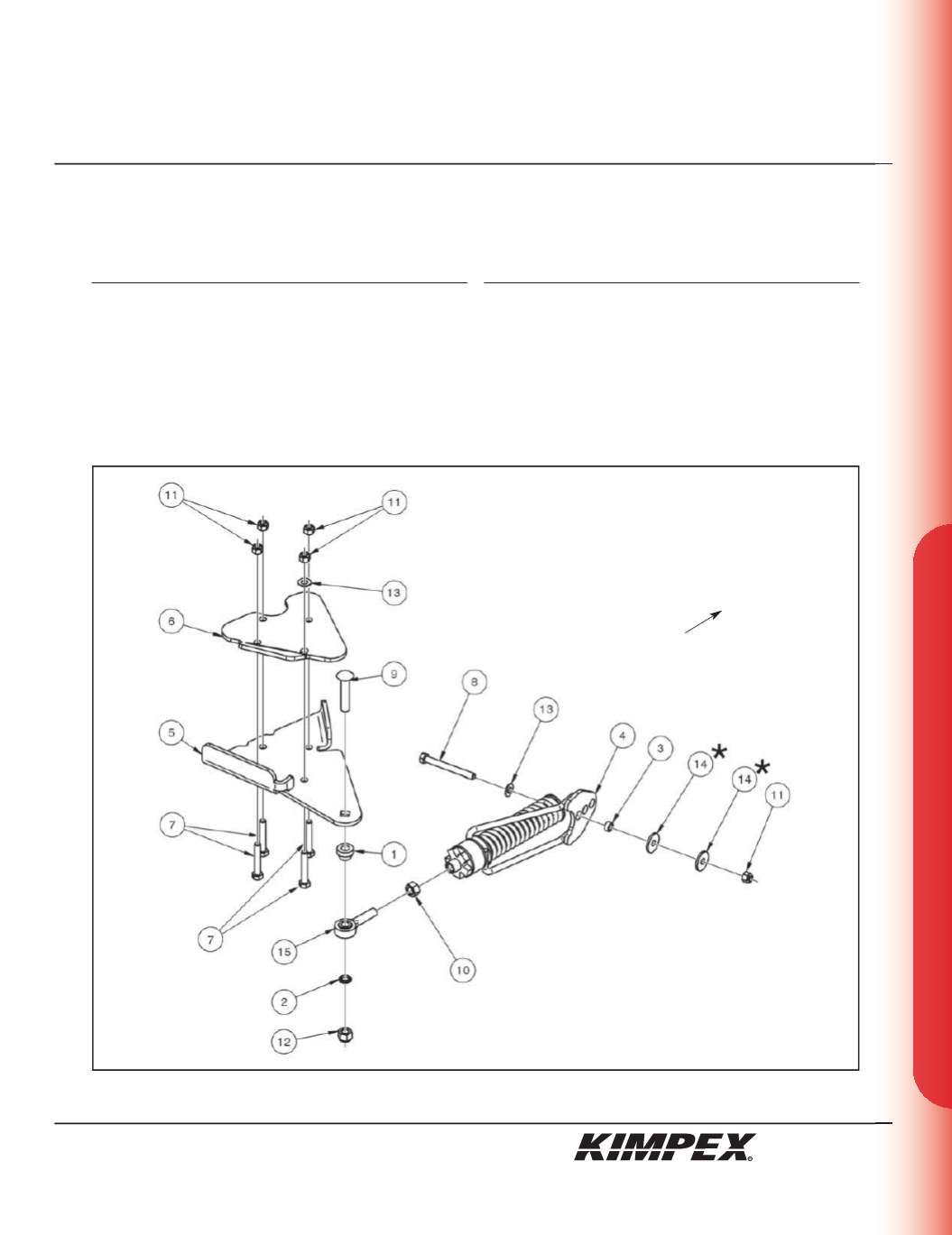

sketch A
RIGHT SIDE VIEW
Front of
the ATV
